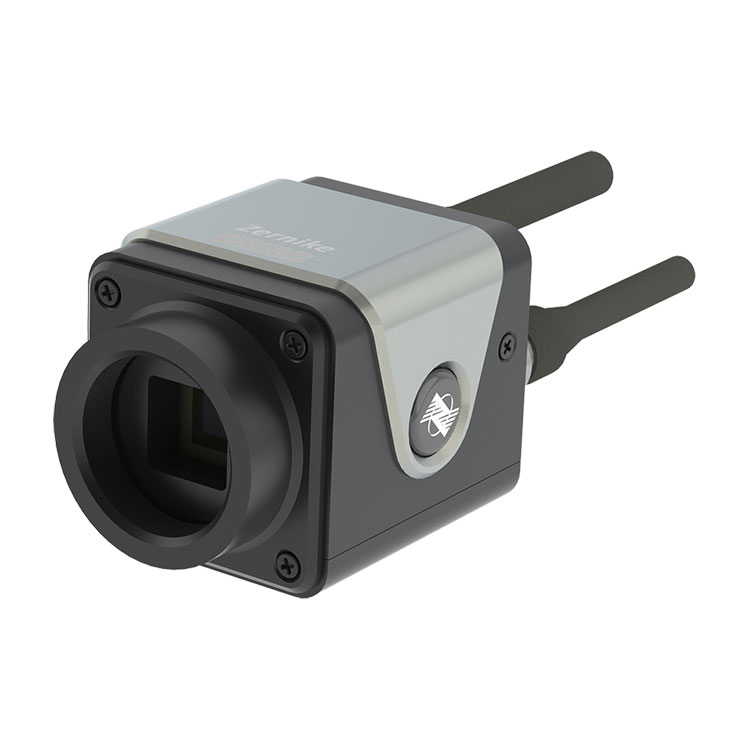

Az áramlási mező és a szélcsatorna tesztelése során szükség van ultra nagy sebességű érzékelő berendezésekre. A Bojiong bemutatta az Ultra High Speed Wavefront Sensort. Ez az eszköz rendkívül nagy rezgésállósággal, rendkívül nagy stabilitással és ultra-nagy sebességű képalkotási képességekkel rendelkezik, lehetővé téve a nanoszintű precíziós méréseket rezgésszigetelés nélkül. Alacsony követelményeket támaszt a fényforrás koherenciájával szemben, és nem igényel fáziseltolást. Az interferometrikus méréseket közönséges képalkotó rendszerekkel lehet elvégezni.
|
Termék név |
Ultra nagy sebességű hullámfront érzékelő |
|
Hullámhossz tartomány |
400-1100 nm |
|
Célméret |
10,24 mm × 10,24 mm |
|
Térbeli felbontás |
24,4 μm |
|
Mintavételi felbontás |
420×420 (176400 pixel) |
|
Fázisfelbontás |
＜2nmRMS |
|
Abszolút pontosság |
10 nmRMS |
|
Dinamikus hatókör |
132μm (210λ) |
|
Mintavételi gyakoriság |
107 fps |
|
Valós idejű feldolgozási sebesség |
10 Hz (teljes felbontás) |
|
Interfész típusa |
Támogatja a késleltetett kötegelt feldolgozást |
|
Dimenzió |
SZELET |
|
Súly |
56,5 mm × 43 mm × 41,5 mm |
|
Hullámhossz tartomány |
kb 120g |
◆ 420×420 (176400) fázispontos ultranagy felbontás
◆2nm RMS nagy fázisfelbontás
◆ Mintavételezési képsebesség akár 107 képkocka/mp-ig
◆Egycsatornás fény öninterferencia, nincs szükség referenciafényre
◆Széles spektrumú, 400-1100 nm-es sáv
◆ Rendkívül erős rezgéscsillapító teljesítmény, nincs szükség optikai rezgésszigetelésre
◆ Csakúgy, mint a képalkotás, egyszerű és gyors optikai útépítés
◆Támogatja a kollimált nyalábokat és a nagy NA konvergált nyalábokat
Ez a BOJIONG Ultra nagy sebességű hullámfront érzékelő lapka felületi érdesség-érzékelésére, szilícium alapú és üveghordozó mikromorfológiai mérésére, aerodinamikai optikára, nagy sebességű áramlási mezőre, gázplazma sűrűség mérésére használható
|
lézersugár hullámfront érzékelés |
Optikai sík felületi alakmérés |
|
Példa ostya felületi érdesség mérésére |
Rekonstruált hullámfront grafikon mérési példa |
|
Gázplazma sűrűségmérési optikai út |
|
A Zhejiang Egyetem és a Szingapúri Nanyang Műszaki Egyetem professzoraiból álló csapat által kifejlesztett BOJIONG Ultra nagy sebességű hullámfront-érzékelő, hazai szabadalmaztatott technológiával, a diffrakciót és az interferenciát kombinálva közös négyhullámú keresztirányú nyírási interferenciát hoz létre, kiváló érzékelési érzékenységgel és anti-ellenállással. - vibrációs teljesítmény, és valós idejű és nagy sebességű dinamikus interferometria rezgésszigetelés nélkül valósítható meg. A valós idejű mérés több mint 10 képkockát mutat. Ugyanakkor a FIS4 érzékelő ultra-nagy fázisfelbontása 512×512 (260 000 fázispont), a mérési sáv 200nm~15μm, a mérési érzékenység eléri a 2nm-t, és a mérés ismételhetősége jobb, mint 1/1000λ ( RMS). Használható lézersugár minőségelemzésére, plazmaáramlási tér detektálására, nagysebességű áramlási téreloszlás valós idejű mérésére, optikai rendszer képminőség-értékelésére, mikroszkópos profilmérésre és biológiai sejtek kvantitatív fázisú képalkotására.
|
FIS4 Az egyes terméksorozatok műszaki paraméterei |
||||||
|
|
|
|
|
|
|
|
|
Termék |
FIS4-UV |
FIS4-HR |
FIS4 ÓRA |
FIS4-HS |
FIS4-Cell |
FIS4-NIR |
|
Hullámhossz tartomány |
200-450 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
900-1200 nm |
|
Célméret mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Térbeli felbontás |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kép pixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Fázis kimeneti felbontás |
512×512 (262144 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
420×420 (176400 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
|
Fázisfelbontás |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Abszolút pontosság |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dinamikus hatókör |
90μm (256 perc) |
110 μm (150 perc) |
162 μm (256 perc) |
132 μm (210 perc) |
110 μm (150 perc) |
270 μm (256 perc) |
|
Mintavételi gyakoriság |
32 fps |
24 képkocka/mp |
45 fps |
107 fps |
24 képkocka/mp |
45 fps |
|
Valós idejű feldolgozási sebesség |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) Támogatja a késleltetett kötegelt feldolgozást |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
|
Interfész típusa |
USB3.0 |
SZELET |
USB3.0 |
SZELET |
SZELET |
USB3.0 |
|
Külső interfész |
- |
- |
- |
- |
C port |
- |
|
Mérete mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
súly |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 120 g |
körülbelül 240 g |
