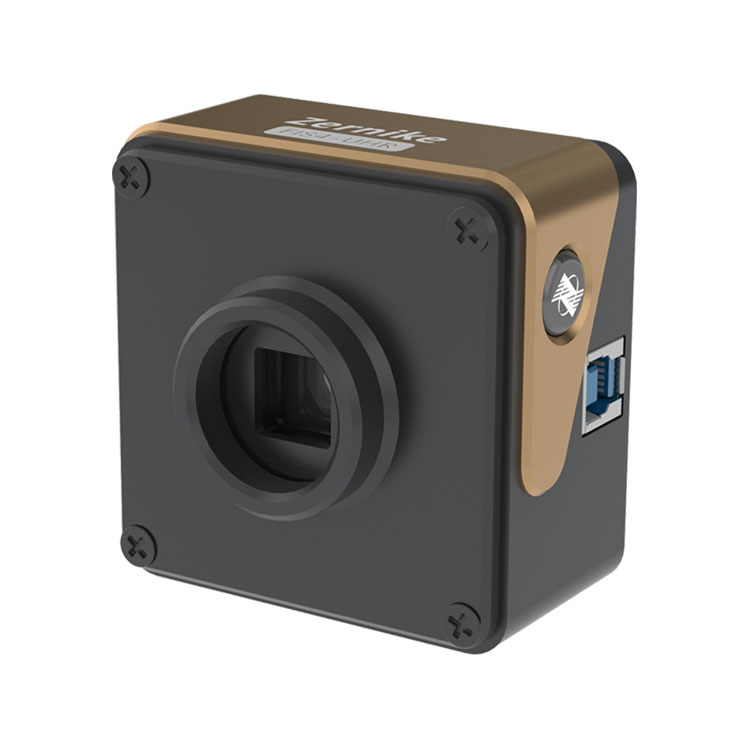

Rendkívül nagy felbontású hullámfront -érzékelő

Az ultra nagy felbontású hullámfront-érzékelő, 512 × 512 ultra-magas felbontással, nanométerszintű pontosságot ér el az adatokban, biztosítva a részletes elemzés átfogó lefedettségét. Széles spektrális válasza 400 és 1100 nanométer között teszi lehetővé a különféle fényforrásokhoz. Ezenkívül valós idejű teljes felbontású 3D eredménymegjelenítést kínál másodpercenként 10 képkocka sebességgel, amely dinamikus és azonnali képet nyújt a hullámfront adatokról. Ez lehetővé teszi a hullámfront -érzékelési és mérési igények átfogó megoldását.

A tétel specifikációja ：

A Bojiong Ultra nagy felbontású hullámfront -érzékelő jellemzője

◆ Az 512 × 512 (262144) fázispontok rendkívül magas felbontása

◆ Egycsatornás fény ön interferenciája, nincs szükség referenciavilágításra

◆ Csakúgy, mint a képalkotás, az egyszerű és a gyors optikai út felépítése

◆ Széles spektrum 400nm ~ 1100nm sáv

◆ 2NM RMS magas fázisú felbontás

◆ rendkívül magas rezgésállóság, nincs szükség optikai rezgésszigetelésre

◆ Támogatja a kollimált gerendákat és a nagy NA konvergált gerendákat

 A Bojiong Ultra nagy felbontású hullámfront -érzékelő alkalmazása

Ez a lézernyaláb hullámfront -észlelésében, az adaptív optikában, a felületi alakmérésben, az optikai rendszer kalibrálásában, az optikai ablak detektálásában, az optikai síkban, a gömb alakú felület alakjának mérése, a felületi érdesség észlelésében használt BoJiong ultra nagy felbontású hullámfront -érzékelő, az optikai ablakok kimutatása.

Bojiong Ultra nagy felbontású hullámfront -érzékelő részletei

BOJIONGULTRA High Resolution Wwavefront-érzékelő, amelyet a Zhejiang Egyetemen és a Szingapúri Nanyang Technológiai Egyetem professzorok csoportja fejlesztett ki, a hazai szabadalmaztatott technológiával kombinálja a diffrakciót és az interferenciát, hogy egy közös négyhullámú keresztirányú nyíró-interferenciát érjen el, a detektálási érzékenységgel és az anti-vibrációs teljesítményt és a valós idejű, és a rebszigrációkkal. A valós idejű mérés 10 képkocka képkocka sebességét mutatja. Ugyanakkor a FIS4 érzékelő ultra-nagy fázisfelbontása 512 × 512 (260 000 fázispont), a mérési sáv 200 nm ~ 15 μm, a mérési érzékenység eléri a 2 nm-et, és a mérési megismételhetőség jobb, mint 1/1000λ (RMS). Használható a lézernyalábminőség-elemzéshez, a plazma áramlásmező detektálásához, a nagysebességű áramlásmező eloszlásának valós idejű méréséhez, az optikai rendszer képminőségi értékeléséhez, a mikroszkópos profilméréshez és a biológiai sejtek kvantitatív fázisképezéséhez.
