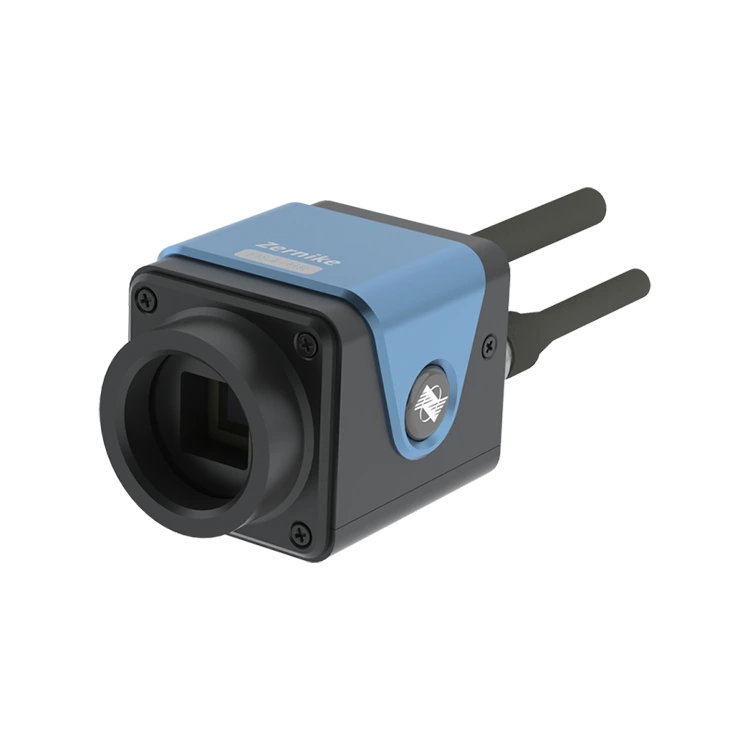

FIS4 HR-W hullámfront detektor

Bemutatjuk a BOJiong FIS4 HR-W hullámfront-detektorot, egy rendkívül hatékony interferometrikus mérőeszközt, amelyet aprólékosan készítettek az ipari minőségű alkalmazásokhoz, a legmodernebb tudományos kutatásokhoz és a nemzetbiztonsági ágazathoz. Kivételes teljesítményével ez az érzékelő példátlan hullámfront -észlelési képességeket biztosít a felhasználók számára, felhatalmazva a felhasználókat a különféle iparágakban, hogy áttörést érjenek el a precíziós mérés területén.

Ez a Bojiong-érzékelő meglepően nagy felbontású, akár 300 × 300 (90 000) fázisponttal és széles spektrális választartományban, 400-1100Nm, biztosítva a kiemelkedő pontosságot és megbízhatóságot a különféle optikai mérési alkalmazások között. Egyedülálló technológiai előnye a szabadalmaztatott véletlenszerű kódolt négyhullámú diffrakciós technológia elfogadásában rejlik, amely kiküszöböli a komplex fázisváltási műveletek szükségességét. A hullámfront ön interferenciája egyetlen méréssel érhető el, és az interferencia mintáit közvetlenül a hátsó kép sík helyzetében generálják.

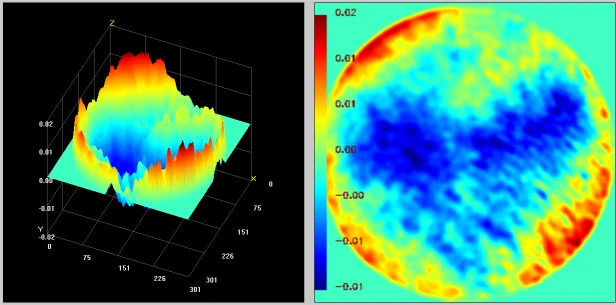

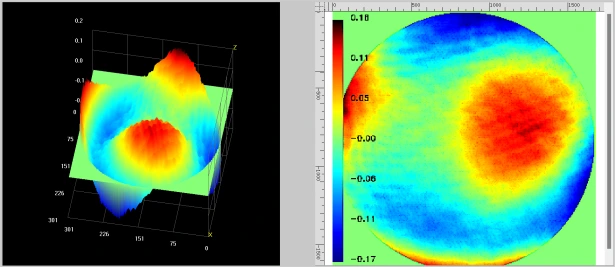

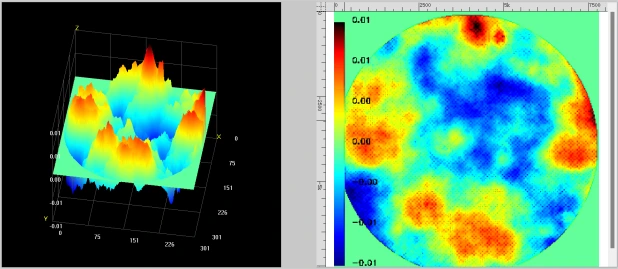

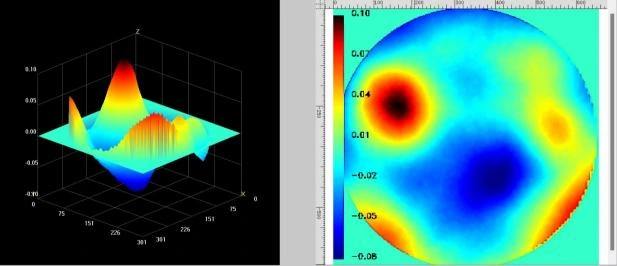

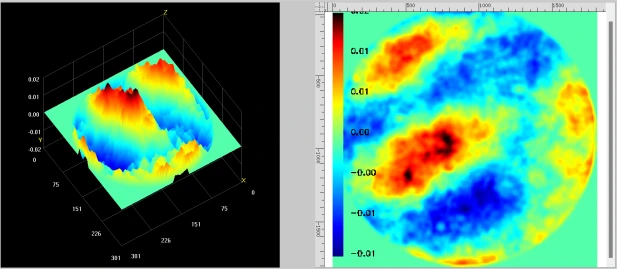

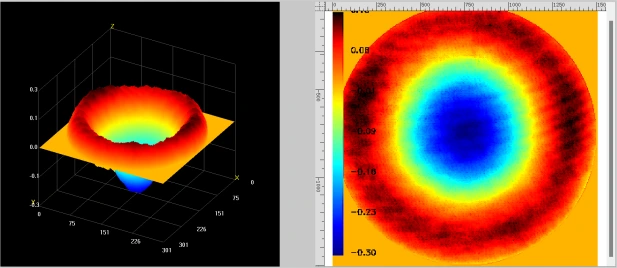

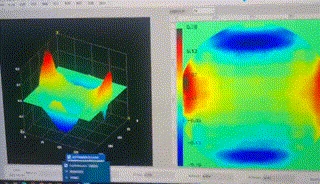

Még ennél is lenyűgözőbb, hogy a BOJiong-érzékelő képes a 3D mérési eredmények teljes felbontását valós időben megjelenítésére, akár 10 kép / mp képkocka sebességgel, azonnal bemutatva a hullámfront háromdimenziós topográfiáját. Ez az érzékelő tökéletesen alkalmas a lézersugár hullámfront -detektálására, az adaptív optikai rendszerekre, az optikai rendszer kalibrálására, az optikai ablak ellenőrzésére, valamint az optikai sík és gömb alakú formák mérésére. Ezenkívül pontosan képes felismerni a felületi érdességet és a mikrotermékeket, így alkalmazási területeit rendkívül széles.

A Bojiong FIS4 HR-W hullámfront-detektor könnyen kezelhető, és ultra-magas rezgésállósággal és stabilitással rendelkezik, ideális hullámfront-érzékelő mérési megoldást biztosítva a felhasználók számára. A nanométeres szintű precíziós méréseket eléri a rezgésszigetelés nélkül, jelentősen javítva a mérési hatékonyságot és a pontosságot. A Bojiong kiválasztása azt jelenti, hogy új szabványt választunk a hatékony, pontos és stabil hullámfront méréshez.

Meghatározás

Jellemző

◆ 100% belföldön fejlődött

◆ Egyirányú könnyű ön interferencia, nincs szükség referenciaszükségre

◆ Széles spektrum 400nm ~ 1100nm sáv

◆ 2NM RMS magas fázisú felbontás

◆ Erős rezgésállóság, nincs szükség optikai rezgésszigetelésre

◆ Könnyű és gyors interferencia fényútépítés

◆ Támogatja a kollimált gerendákat és a nagy na, konvergáló gerendákat

 Alkalmazás

Ez a Bojiong FIS4 HR-W hullámfront detektor a lézersugár hullámfront-észlelésében, az adaptív optika, a felületi alak mérése, az optikai rendszer kalibrációja, az optikai ablak detektálása, az optikai sík,

 Részletek

A BOJiong FIS4 HR-W hullámfront-detektorot a Zhejiang Egyetem és a szingapúri Nanyang Technológiai Egyetem professzorok csoportja fejlesztette ki. Az érzékelő alkalmas a lézersugár minőségi elemzésére, a plazma áramlásmező detektálására, a nagysebességű áramlásmező eloszlásának valós idejű mérésére, az optikai rendszer képminőségének értékelésére, a mikroszkópos profilmérés és a biológiai sejtek kvantitatív fázisú képalkotására. Különösen kifejlesztették az ipar, a tudományos kutatás és a nemzetvédelem kényelmes interferometrikus mérése érdekében. Nagy felbontású, 300 × 300 (90 000) fázispont, széles spektrális válasz 400-1100 nm és 10 képkocka teljes fokú valós idejű 3D-s eredményjelzővel ideális hullámfront-érzékelő mérőeszközt biztosít a sugárhullámú kimutatáshoz, az adaptív optika, az optikai rendszer kalibrálásának, az optikai ablakok kimutatásához, az optikai sík alakú felület alakjának méréséhez, a felületi megegyezéshez és a felületi mikroszkópos profilokhoz.

A FIS4 HR-W szabadalmaztatott véletlenszerűen kódolt négyhullámú diffrakciós technológiát használ az egycsatornás mért hullámfront ön interferenciájának eléréséhez, és az interferencia a hátsó kép sík helyzetében fordul elő. Alacsony követelményei vannak a fényforrás koherenciájára, nem igényel fázisváltást, és egy közönséges képalkotó rendszer segítségével elérheti az interferometrikus mérést. Rendkívül magas vibrációs ellenállással és ultra-magas stabilitással rendelkezik, és rezgésszigetelés nélkül elérheti az NM-szintű precíziós mérést. A mikrolens-tömb Hartmann érzékelőhöz képest több nagy felbontású fázisponttal, szélesebb adaptív sávtartományban, nagyobb dinamikus tartományban és jobb költségteljesítményekkel rendelkezik.
