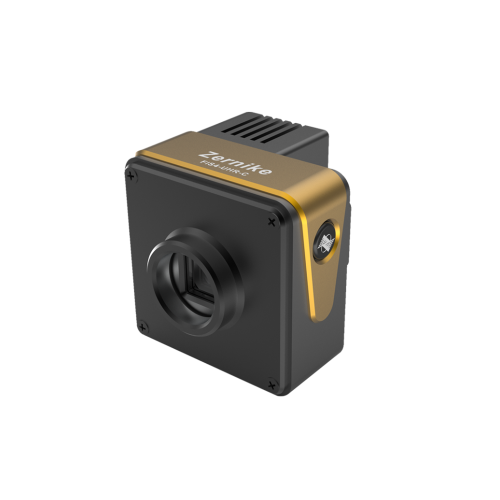

FIS4 Ultra-nagy felbontású hullámfront-érzékelő (hűtött változat) 400-900NM

Fis4 Ultra-nagy felbontású hullámfront-érzékelő (hűtött változat) 400-900NM

A bojiongFis4-C hullámfront-érzékelő 400-900NM , A meglévő UHR sorozatra épülve integrálja a nagy hatékonyságú félvezető hűtőrendszert, jelentősen csökkentve az érzékelő termikus zaját hosszú távú, nagy keretes sebességű működés alatt. 512 × 512 ultra-nagy sűrűségű fázisdetektálási pontok és pontos hőmérséklet-szabályozás kihasználása mellett a mérési stabilitást jobb, mint 1,5 nm RMS környezeti hőmérsékleten, -10 ° C és 45 ° C között mozog, ezáltal különösen alkalmas az igénylő alkalmazásokra, például nagy teljesítményű lézer-észlelési, hosszú távú online megfigyelés és ultrafin-hullámfront-diagnosztika. A FIS4 UHR-C hullámfront-érzékelő támogatja az összes paraméter 5 képkocka/második valós idejű kimenetét, és több sávú adaptív elemzési képességeket tartalmaz, megbízható, nagy dinamikus, alacsony zajszintű mérési támogatást nyújt a precíziós optikai gyártáshoz és a legvágott tudományos kutatásokhoz.

BojiongFis4 uhr-c hullámfront-érzékelő 400-900NM Bevezetés

A bojiong Fis4 Ultra-nagy felbontású hullámfront-érzékelő (hűtött változat) 400-900NMA cégünk új zászlóshajója optikai mérési eszköze, amely kiváló teljesítményt és megbízható minőséget kínál. Tartja be a szigorú ISO 9001 minőségirányítási rendszert, és a Kínai Nemzeti Metrológiai Intézet (NIM) által a nyomon követhetőségért tanúsítja. Egyéves garanciával jár, biztosítva a mérési adatok pontosságát és megbízhatóságát. Ez az érzékelő egy szabadalmaztatott közönséges interferometrikus optikai rendszert és valós idejű hullámfront-bomlási rendszert használ, kiküszöbölve a hagyományos fázisváltókat és a referenciaszükségeket. Ez a rendszer stabilan működik nagy vibrációs környezetben, lehetővé téve az 512 × 512 ultra-nagy felbontású hullámfront méréseket. Rendkívül magas, 2 nm-es RMS mérési pontossággal, széles dinamikus tartományban ≥160 μm, és az összes paraméter 5-keretű/második valós idejű kimenetével az FIS4 ultra-nagy felbontású hullámfront-érzékelő (hűtött változat) 400-900nmaccury-t rögzít az átmeneti hullámfront változásokhoz és a magas szintű rendellenességekhez. AFis4-C hullámfront-érzékelő Széles körben alkalmazható a lézersugár hullámfront mérésére, az adaptív optikára, a sík felületi mérésekre, az optikai rendszer kalibrálására, az optikai ablak ellenőrzésére, az optikai gömb alakú felületmérés, a felületi érdesség ellenőrzésére és a felületi mikro-profilozásra.

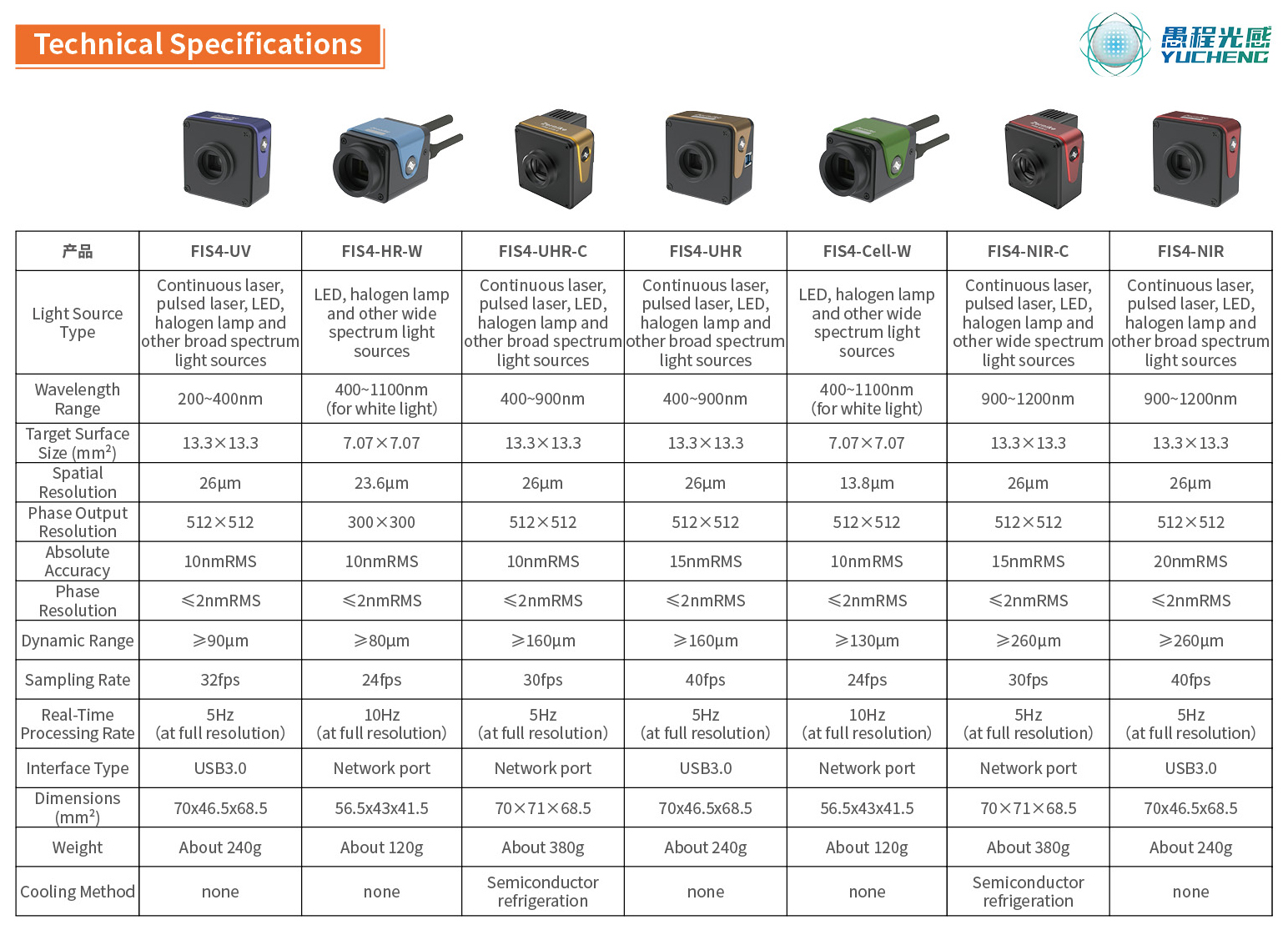

Bojiong Fis4-C hullámfront-érzékelő 400-900NM Paraméter (specifikáció)

Bojiong Fis4-C hullámfront-érzékelő 400-900NM Szolgáltatás és alkalmazás

2006 óta Yang Yonging professzor a Zhejiang Egyetemen dolgozik a közös út-interferometria tervezésén és a valós idejű hullámfront rekonstrukciós algoritmusokon. A csapat sikeresen elindította a széles spektrumú FIS4 sorozatú hullámfront-érzékelőt, amely jelentős áttörést jelent az országom nagy pontosságú optikai érzékelő mezőjében.

EzFis4 ultra- Nagy felbontású hullámfront-érzékelő (hűtött változat) Egy innovatív egy-optikai út architektúrát használ fel, amely kiküszöböli a referencia optikai út vagy a fázisváltó szükségességét, lehetővé téve egy valóban plug-and-play élményt. Kivételes teljesítményét több dimenzióban mutatjuk be: stabil működés, rezgésszigetelő platform nélkül, a nagy pontosságú hullámfront-adatok valós időben történő rögzítésével; A 2 nm -es RMS nagy érzékenysége és az 512 × 512 (262 144 fázispont) felbontása lehetővé teszi a vizsgált objektum mikroszkopikus részleteinek egyértelmű megjelenítését; És egy kompakt, ökölméretű csomagban széles spektrális válaszokkal büszkélkedhet, és teljes felbontású, valós idejű 3D hullámfront-kijelzőt eredményez, 5 képkocka / másodpercenként. A FIS4 sorozatot a tudományos kutatás és a precíziós ipari ellenőrzési forgatókönyvek igénylésére tervezték. Pontosan szolgálhat több csúcskategóriás mezőt, például a lézernyalábminőség-elemzést, az adaptív optikai rendszer hibakeresését, a sík/gömb alakú optikai alkatrészek felületének mérését, az optikai rendszer igazítását és a kalibrálás, az optikai ablak ellenőrzését, valamint a felületi durvaságot és a mikrotermék jellemzését, ideális mag mérőeszközt biztosítva a modern optikai méréshez.

BojiongFis4-C hullámfront-érzékelő 400-900NM Alkalmazás

BojiongFis4-C hullámfront-érzékelő 400-900NM Részletek

AFis4 ultra-nagy felbontású hullámfroNT érzékelő (hűtött változat) 400-900NMEgyedi, szabadalmaztatott, véletlenszerű kódolt négyhullámú diffrakciós technológián alapul, amely egyetlen optikai útvonalon képes elérni a hullámfront ön interferenciáját, és az interferenciahatás közvetlenül a hátsó kép síkján alakul ki. Ez a rendszer jelentősen csökkenti a fényforrás koherenciájától való függőséget, és a nagy pontosságú interferencia-mérést egy hagyományos képalkotó egységgel összefüggésben végezheti el, anélkül, hogy fázisváltó lenne. AFis4 hullámfront -érzékelőKiváló vibrációs ellenállással és működési stabilitással rendelkezik, és stabilan elérheti a nanométerszintű hullámfront mérését még rezgésszigetelő eszköz nélkül is. A hagyományos mikrolens-tömb típusú Hartmann-érzékelőkhöz képest a FIS4 hullámfront-érzékelő sűrűbb fázispont-mintavételt, szélesebb spektrális adaptációs tartományt és magasabb dinamikus mérési felső határot tud biztosítani, miközben megőrzi a versenyképesebb költséghatékonyságot, ideális megoldást jelent az igényes optikai mérési forgatókönyvek igényes mérési forgatókönyveihez.

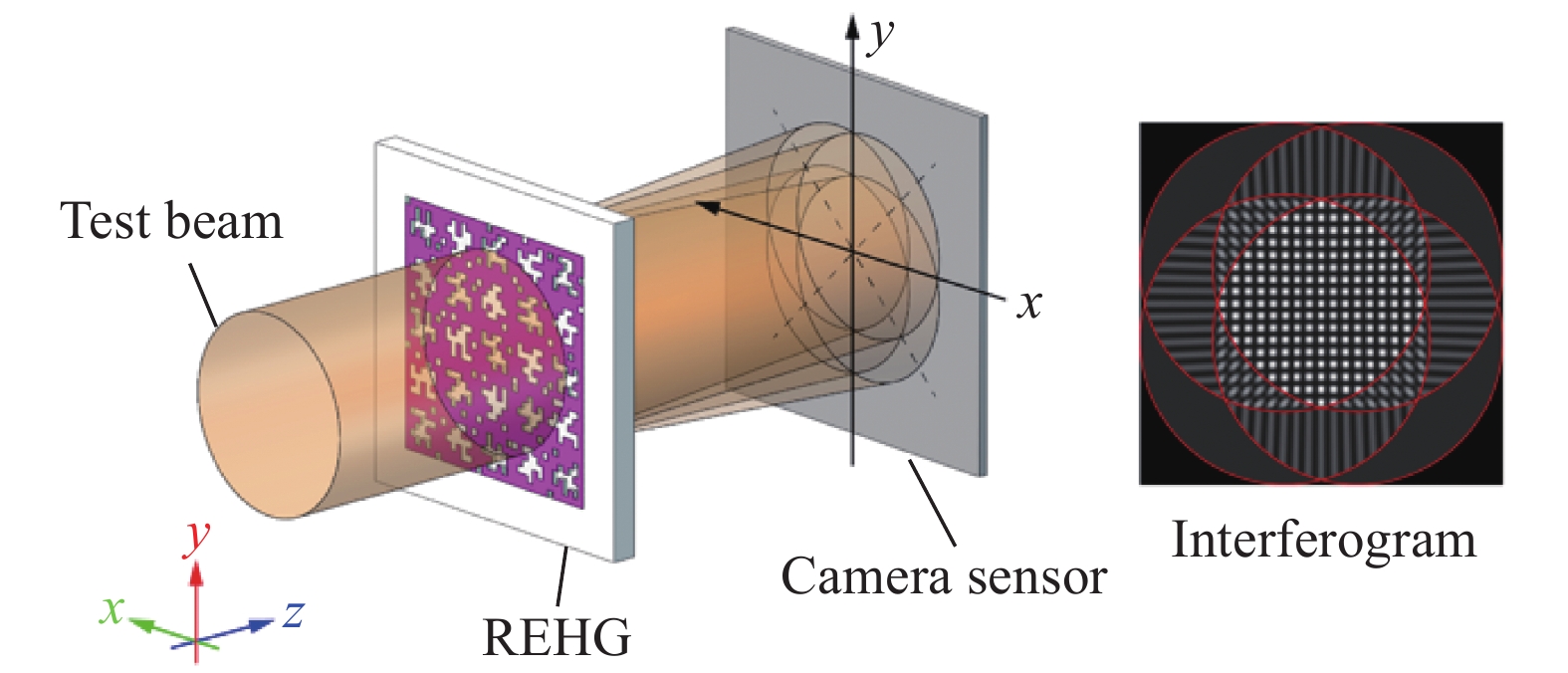

1. ábra. A fázis képalkotó alapelve négyhullámú oldalsó nyírási interferencia alapján véletlenszerűen kódolt hibrid rács (REHG) segítségével.

2. ábra.

AFis4 hullámfront -érzékelő, rendkívül integrált tervezésével, kivételes környezeti alkalmazkodóképességével, kiváló időbeli felbontással és széles rendszer -kompatibilitással, úttörő innovációvá vált az optikai metrológiában. Ez a termék nemcsak nagy potenciált mutat a tudományos kutatásban, hanem nagy elismerést is kapott az ipari alkalmazásokban. Kezdetben a precíziós ellenőrzéshez a hagyományos optikai műhelyekben, aFis4 hullámfront -érzékelősikeresen szolgált fel speciális mezőket, például optikai alkatrészek felületi tesztelését, lézernyalábminőség -elemzést és adaptív optikai rendszer kalibrálását. Alkalmazása most kibővült, hogy magában foglalja az élvonalbeli kutatási területeket, mint például az orvosbiológiai képalkotás, a nanorészecskék nyomon követése, a metasUfface szerkezet jellemzése és a hőmérséklet-mező megfigyelése, megmutatva annak erős interdiszciplináris képességeit.

Kompakt mechanikai kialakításának köszönhetően, aFis4 hullámfront -érzékelőKönnyen integrálható különféle mikroszkópos képalkotó rendszerekbe és komplex optikai platformokba. Innovatív architektúrája, amely a közös út-interferometria elvén alapul, lehetővé teszi az eszköz számára, hogy a nanométerszintű mérési pontosságot is fenntartsa még nagy vibrációs környezetben is, biztosítva a stabil működést, anélkül, hogy további rezgésszigetelő eszközökre lenne szükség. Az érzékelő egy expozíciós hullámfront rekonstrukciót is tartalmaz, lehetővé téve a nagysebességű dinamikus folyamatok, például a folyadékmozgás, a részecskék tranziensek és a lézerátvitel pontos rögzítését, valamint a pontos kvantitatív elemzést.

Az orvosbiológiai kutatások során az FIS4 rendszer sikeresen elérte a különféle élő sejtek (beleértve a COS-7, HT1080, RPE, CHO, HEK és elsődleges idegsejtek) címkéjmentes, hosszú távú, háromdimenziós kvantitatív fázisú képalkotását, jelentősen csökkentve a fotooxicitást és új technikai megközelítést biztosítva a sejtdinamika tanulmányozásához. A rendszer fázis késleltetési képalkotó képessége lehetővé teszi a kettős töréses struktúrák, például a kollagénszálak és a citoszkeleton nagy kontrasztú képalkotását is, ami jelentősen elősegíti a szöveti mechanika és a patológia kutatását.

Nevezetesen aFis4 hullámfront -érzékelőA műszaki architektúrája szignifikáns sávos méretezhetőséget mutat. Tervezési alapelveit sikeresen alkalmazták a fázis képalkotó rendszerek fejlesztésére a röntgen, a középső hullámú infravörös (MWIR) és a hosszú hullámú infravörös (LWIR) sávokban, amelyek innovatív mérési megoldásokat kínálnak az anyagtudományhoz, a hőtangazgatáshoz és a nemzetvédelmi biztonsághoz. Az utóbbi években az érzékelő széles körű alkalmazást talált a feltörekvő területeken, például a metasurface fázis manipulációjának értékelése és a kétdimenziós anyagok optikai tulajdonságainak jellemzése, bemutatva annak jelentős értékét és széles körű alkalmazhatóságát alapvető kutatási eszközként.
