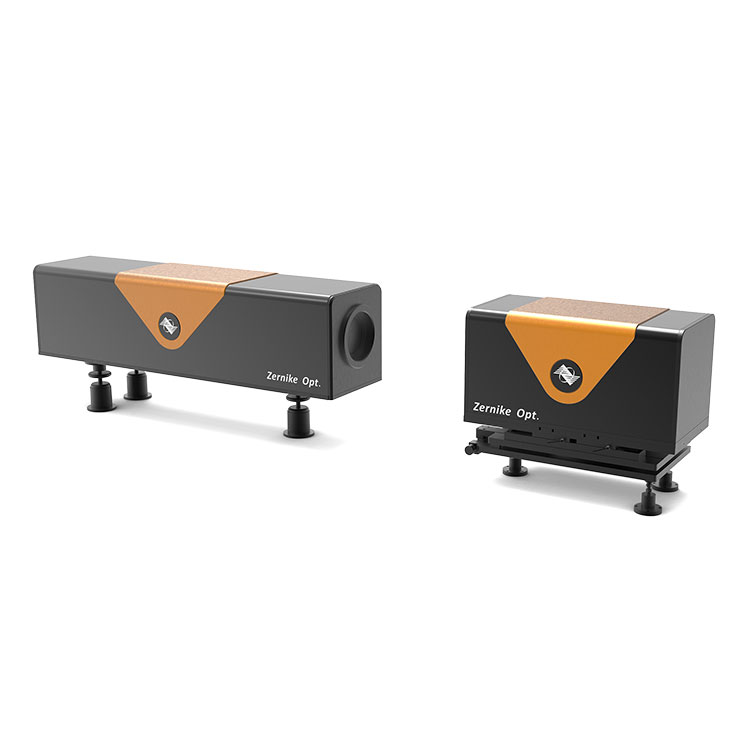

A Transient Aerodynamic Flow Field, egy erős interferencia-elhárító képességgel, nagy felbontással és nagy torzítással rendelkező digitális érzékelőeszköz ultra-nagy sebességű kamerával van felszerelve. Erőteljes támogatást nyújt a szélcsatorna teszteléséhez, az áramlási mező szimulációjához, valamint a repülőgép repülésének biztonságának és hatékonyságának növeléséhez. A BOJIONG kifejlesztett egy külső, négyhullámú interferencia-érzékelőt, független szellemi tulajdonjogokkal (modell: FIS4-EX1), amely 4f képalkotó rendszert használ, hogy a kódolt rácsot külső hozzáférésen keresztül a felhasználó dedikált kamerájára leképezi, ezáltal pontosabb méréseket ér el.
termék név |
Átmeneti aerodinamikai áramlási mező |
Alkalmazási hullámhossz és fényforrás |
Látható fény 527nm |
Impulzus fő működési frekvencia |
1-1000 Hz |
A hullámfront kaliber hatékony mérése |
Nem kevesebb, mint φ80 mm |
Objektum távolság |
1,5 m-4 m |
Torz hullámfront mérés térbeli felbontása |
≤1 mm |
Torz hullámfront mérési tartomány |
±10λ |
Pontatlan hullámfront mérés |
RMS≤(1/15)λ、PV≤0,2λ |
Mérési érzékenység |
1/15 perc |
Detektor pixel |
1280×1024 |
A rendszer összegyűjti a keretfrekvenciát |
Programozható, a maximális képkockasebesség nem kevesebb, mint 450 Hz |
Nagy sebességű mintavételezési szinkronizálás vezérlés |
A lézerimpulzus szélessége ≤30 ns A lézer fényforrás impulzus jele és a detektor adatgyűjtési jele ugyanaz a lépés TTL jel szabvány interfész alkalmazása |
【Anti-interferencia】
Az aeroptikusan torzított hullámfront mérőrendszer az áramlási mező körüli nagy sebességű áramláshoz egy modern közös útvonalat használ térbeli fázismodulációval, nyírási interferencia rendszerrel, amelynek lineáris hordozója hatékonyan tudja szabályozni a külső környezeti interferenciát
【Digitális érzékelés nagy felbontással és nagy torzítással】
CCD képgyűjtő rendszer nagy felbontással (1280×1024 pixel), nagy sebességű adatátvitellel a nagy felbontású digitális érzékelés eléréséhez, nagy felbontású - nagy lineáris vivővel - nagy torzítás észlelésével. Nagy sebességű hullámfront-diagnosztikai csomag tudományos és gazdag mérési eredményekkel.
【Nagy sebességű jelgyűjtés】
Egy közeli infravörös DPSS lézerrel, amely mind a tranziens, mind az integrált állapotokhoz képes alkalmazkodni folyamatos és impulzusos üzemmódban, nagy sebességű jelgyűjtés valósítható meg, nem kevesebb, mint 450 Hz-es maximális képfrekvenciával. Egy külső szinkron jelgyűjtő rendszert fejlesztettek ki és szereltek fel, hogy befejezze a szinkron jelgyűjtést a cél változó áramlási mező és a nagy sebességű céldetektor között.
Ez a BOJIONG Tranziens Aerodynamic Flow Field különböző speciális követelményeket támasztó kamerák mintavételére alkalmas, biológiai területen különféle fluoreszcens képalkotásra, valamint nagysebességű képrögzítés területén csíkkamerákat és különféle nagy sebességű kamerákat használnak.
Hullámfront torzítási index észlelése |
A szélcsatornában összegyűjtött Mach-korong áramlási tér interferencia peremei |
Mach lemez helyi észlelési diagramja |
Mach lemez helyi észlelési diagramja |
|
|
|
|
Professzionális szoftver modul
◆ Valós idejű dinamikus adatgyűjtési kijelző, könnyen dinamikusan megfigyelhető 3D hullámforma változás
◆ Barátságos szoftver interfész, beleértve a 3D topográfiai megjelenítést, a kontúrtérkép megjelenítést, a PV, RMS, POW és egyéb numerikus kijelzőket
◆A mérési terület szabadon választható kerek és négyzet alakú, és a kiválasztás után szabadon állítható
◆ Meg tudja mérni a magassági érték görbét, és kiszámítja a régió érdességét és egyéb numerikus paramétereket a vezeték meghúzásával
A Zhejiang Egyetem és a Szingapúri Nanyang Műszaki Egyetem professzorai által kifejlesztett BOJIONG tranziens aerodinamikai áramlási mező, hazai szabadalmaztatott technológiával, a diffrakciót és az interferenciát kombinálva közös négyhullámú keresztirányú nyírási interferenciát ér el, kiváló érzékelési érzékenységgel és rezgéscsillapítással teljesítményt, és valós idejű és nagy sebességű dinamikus interferometriát képes megvalósítani rezgésszigetelés nélkül. A valós idejű mérés több mint 10 képkockát mutat. Ugyanakkor a FIS4 érzékelő ultra-nagy fázisfelbontása 512×512 (260 000 fázispont), a mérési sáv 200nm~15μm, a mérési érzékenység eléri a 2nm-t, és a mérés ismételhetősége jobb, mint 1/1000λ ( RMS). Használható lézersugár minőségelemzésére, plazmaáramlási tér detektálására, nagysebességű áramlási téreloszlás valós idejű mérésére, optikai rendszer képminőség-értékelésére, mikroszkópos profilmérésre és biológiai sejtek kvantitatív fázisú képalkotására.
