A hordozható 3D mikro topográfiás vizsgálat nemcsak több objektív cseréjét teszi lehetővé, széles látómezőt és nagy felbontást biztosítva, hanem gyors beállítást is lehetővé tesz mind a helyszínen, mind a helyszínen. A hordozható állvány kialakítása lehetővé teszi a gyors telepítést bel- és kültéren egyaránt; a csillapító kardángyűrű finomhangoló mechanizmussal kombinálva lehetővé teszi a 120°-os dőlésszög és 360°-os elforgatás durva és finom beállítását, biztosítva a nagy pontosságú észlelési képességek széles skáláját. A nyíródifferenciális interferencia technológiát alkalmazva a rendszer nagyobb dinamikatartománnyal és szélesebb alkalmazási körrel rendelkezik.
Hordozható 3D mikrotopográfiai vizsgálati adaptív FIS4-HR érzékelő |
|
◆ Széles spektrumtartomány (400-1100 nm) ◆ 90 000 fázispont nagy felbontása ◆ 2nm RMS Nagy fázisfelbontás |
Hordozható 3D mikro topográfiás vizsgálati adaptív FIS4-UHR érzékelő |
|
◆ Széles spektrumtartomány (400-1100 nm) ◆ Szuper nagy felbontás, 262144 fázispont ◆ 2nm RMS Nagy fázisfelbontás |
◆ Nincs referenciafelület, jó rezgésállóság
◆Több objektív objektív váltás, nagy látómező, nagy felbontás
◆Külső és helyszíni gyors elrendezési alkalmazások tesztelése
◆Több szögű durva beállítás és finombeállítás a nagy pontosságú érzékelés széles tartományának biztosítása érdekében
◆ Magas költségű teljesítmény, kompakt szerkezet, egyszerű kezelés
◆Erőteljes digitális hullámfront-rekonstrukciós képfeldolgozó szoftvercsomag

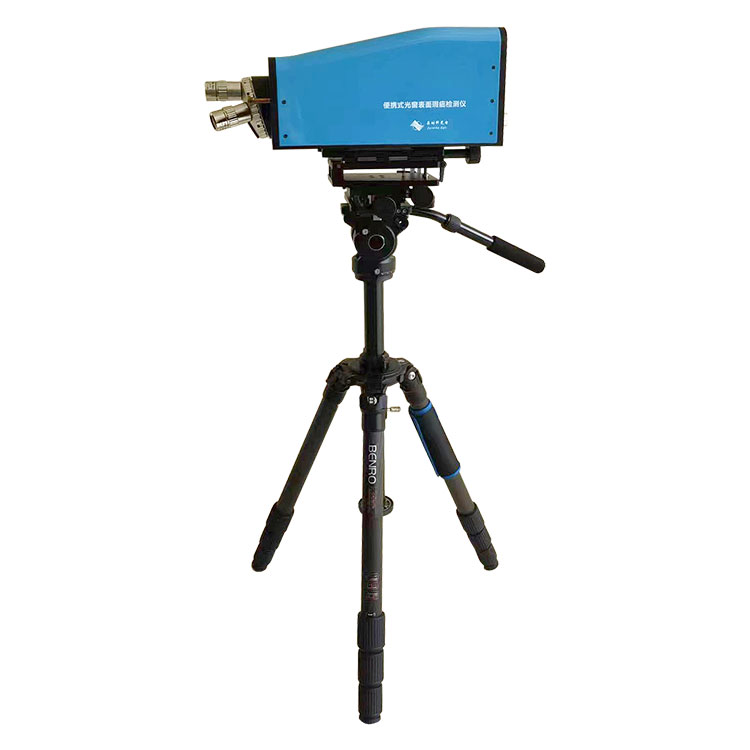

Ez a BOJIONG hordozható 3D mikrotopográfiai vizsgálat, amely alkalmas könnyű ablakok beszerelésére, beállítására és észlelésére.
Szabványos vonalszélesség 3D mérés |
Világos ablak felületi karcolási mélységének 3D mérése |
A BOJIONG Portable 3D Micro topography Inspection vizsgálat során kétkamerás képalkotó rendszert használnak. A rendszer mikroszkópos rendszert használ az optikai alkatrészek felületén lévő karchibák észlelésére a szélesség, mélység és felületi érdesség észlelésére.
A képalkotó kamera nagy látómezővel rendelkezik, és gyorsan megtalálja a felületi hibákat, és érzékeli a karcok szélességét; a digitális hullámfront interferencia érzékelő képes megvalósítani a karcolás mélységének 3D-s érzékelését.
A rendszer XYZ háromdimenziós vezetőbeállítással, valamint dőlésszög- és dőlésszög-beállítással van felszerelve, amely megvalósítja a célpont és a berendezés észlelési optikai tengelyének beállítását, és állványra helyezhető különböző észlelési célok eléréséhez, például nagy -átmérőjű világító ablakok és nagy átmérőjű optikai elemek. Beállítás észlelése bármely irányban.
A rendszer közös útvonalú interferencia technológiát alkalmaz. Az interferenciarendszer kiváló rezgés- és külső interferencia gátló tulajdonságokkal rendelkezik, így különösen alkalmas műhelyekben, kültéri és egyéb környezetben történő mérésre és észlelésre. A cégünk által kifejlesztett, ezzel az interferencia-érzékelővel kifejlesztett felületforma-érzékelő interferométer és mikrostruktúra-érzékelő profilométer a releváns egységekben sikeresen alkalmazható, pontosságuk eléri a Zygo interferométerével azonos indexet.
