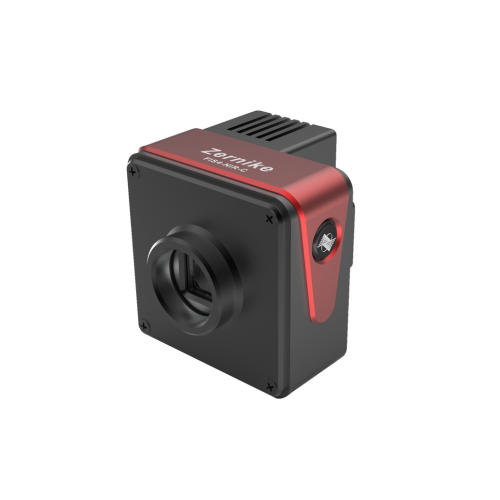

FIS4 közeli infravörös hullámfront-érzékelő (hűtött változat) 900-1200NM

FIS4 közeli infravörös hullámfront-érzékelő (hűtött változat) 900-1200nm -es

ABojiong FIS4 NIR-C hullámfront-érzékelő 900-1200NMaz infravörös optikai alkalmazások igényes igényeire tervezték. Integrálja a nagy pontosságú félvezető hűtőrendszert a FIS4 közeli infravörös hullámfront-érzékelőn. Ez aktívan stabilizálja a mag detektor hőmérsékletét -10 ° C alatti környezeti hőmérsékleten, jelentősen elnyomva a sötét áramot és a termikus zajt, és elérve a 2NM RMS rendkívül magas mérési stabilitását. A 900–1200 nm-es közeli infravörös sávot lefedve az érzékelő ultra-magas 512 × 512 térbeli felbontással és széles dinamikus tartományban ≥260 μm, lehetővé téve a hullámfront-torzítások és a nagy teljesítményű lézerek fáziseloszlásának egyértelmű elemzését és fáziseloszlását.

Bojiong Fiis4 nir-c hullámfront -érzékelő900-1200nm -es Bevezetés

ABojiong FIS4 közeli infravörös hullámfront-érzékelő (hűtött változat) 900-1200NMVállalatunk új generációja a nagy pontosságú optikai ellenőrző berendezések, amelyek kiváló vibrációállósággal és valós idejű hullámfront-mérési képességekkel rendelkeznek. A FIS4 NIR-C hullámfront-érzékelő ragaszkodik a szigorú ISO 9001 minőségirányítási rendszerhez, és a Kínai Metrológiai Intézet (NIM) tanúsítja. Egyéves garanciával jár. A FIS4 NIR-C hullámfront-érzékelő egy közönséges interferometrikus optikai kialakítást és egy valós idejű hullámfront rekonstrukciós algoritmust használ a nagy pontosságú hullámfront mérés elérése érdekében fázisváltás nélkül, és alkalmassá teszi a különféle igényes tudományos kutatásokra és ipari alkalmazásokra.

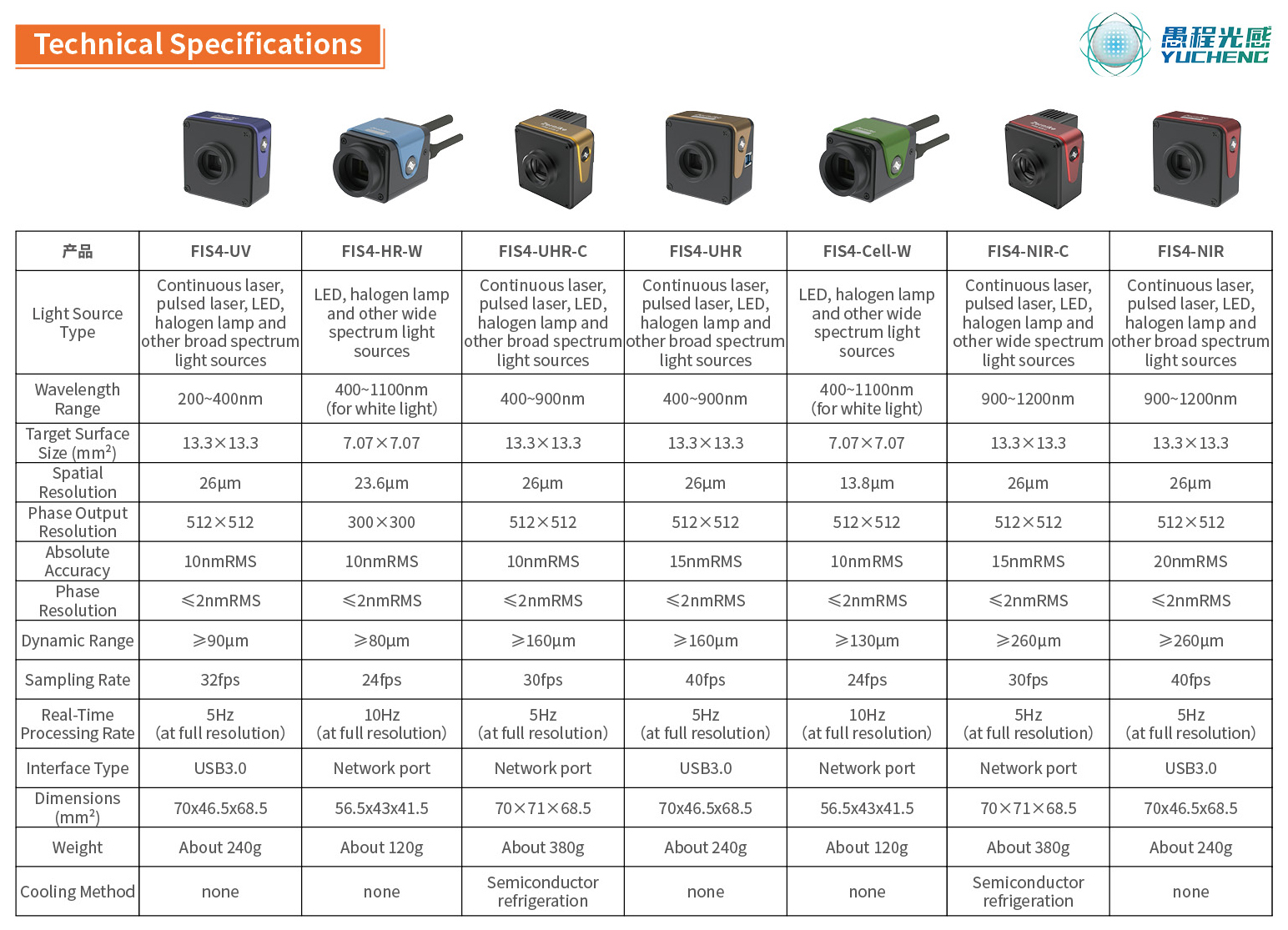

Bojiong Fiis4 nir-c hullámfront-érzékelő 900-1200NM Paraméter (specifikáció)

Bojiong Fiis4 nir-c hullámfront-érzékelő 900-1200NM Szolgáltatás és alkalmazás

2006 óta Yang Yonging professzor a Zhejiangi Egyetemen sikeresen fejlesztette ki a széles spektrumú FIS4 sorozatú hullámfront-érzékelőt, egy közös PATH interferométer szerkezete és a valós idejű hullámfront rekonstrukciós algoritmusok alapján. 17 éves folyamatos kutatás után ez a termék a következő kulcsfontosságú előnyöket kínál:

· Kiváló vibrációs ellenállás, nincs szükség rezgési platformra;

· Nanométerszintű érzékenység, a hullámfront mérési érzékenysége akár 2 nm RMS-t is elérhet;

· Integrált egy optikai útvonal kialakítása, innovatív módon egy-optikai útszerkezetet használva, nincs szükség referenciaművel;

· Felhasználóbarát művelet;

· Kompakt és hordozható, könnyen hordozható, különféle helyszíni integrációkhoz és alkalmazásokhoz alkalmas

AFIS4 közeli infravörös hullámfront-érzékelő (hűtött változat) 900-1200NMNagy pontosságú optikai ellenőrzéshez és méréshez tervezték, ipari ellenőrzéshez, tudományos kutatáshoz és védelmi alkalmazásokhoz. Az 512 × 512 (262,144) fázispontok nagy felbontásával az érzékelő nagy pontosságú hullámfront mérést ér el a 900–1200 nm széles spektrumtartományon keresztül, és támogatja a valós idejű 3D-s megjelenítést 10 képkockánként másodpercenként teljes felbontásnál. A tipikus alkalmazások közé tartozik az optikai rendszer aberrációs elemzése, az optikai kalibrálás, az anyag belső rácseloszlásának észlelése, a metasurface és a metalens hullámfront-jellemzés stb., Biztosítható eszközök biztosítása a csúcskategóriás optikai méréshez.

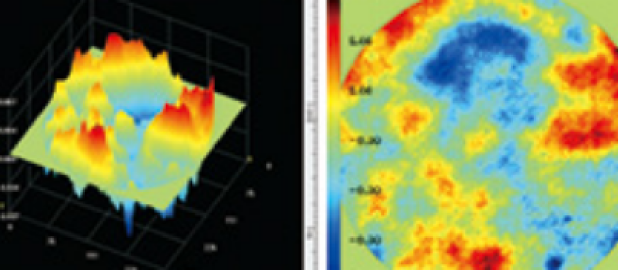

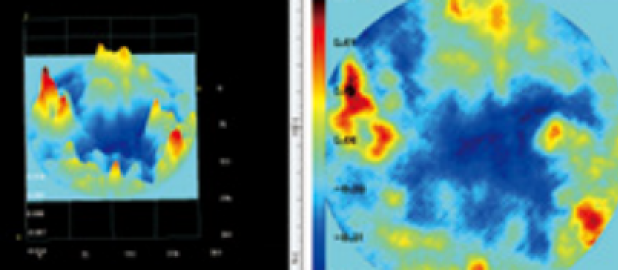

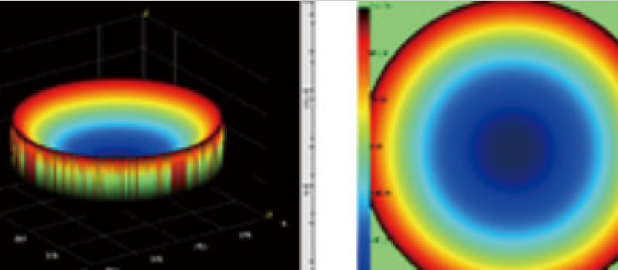

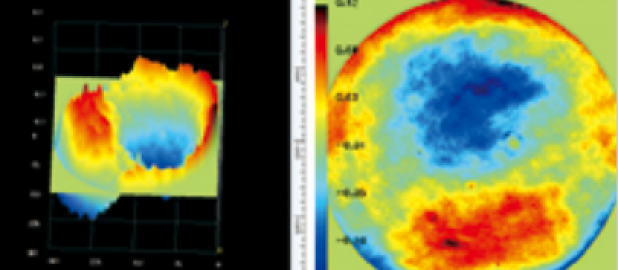

Bojiong Fiis4 nir-c hullámfront-érzékelő 900-1200NM  Alkalmazás

Bojiong Fiis4 nir-c hullámfront-érzékelő 900-1200NM Részletek

AFIS4 közeli infravörös hullámfront-érzékelő (hűtött változat) 900-1200NMHasználja a szabadalmaztatott véletlenszerű kódolású négyhullámú diffrakciós technológiát, és egycsökkentő fényforrást használ ki a mért hullámfront ön interferenciájának elérése érdekében, az interferencia a hátsó kép síkján fordul elő. Ez a technológia jelentősen csökkenti a fényforrás-koherenciára való támaszkodást, kiküszöbölve a fázisváltó szükségességét és lehetővé téve a nagy pontosságú interferometriát, ha egy standard képalkotó rendszerrel kombinálják. A mikrolens-tömbökön alapuló hagyományos Hartmann-érzékelőkhöz képest a FIS4 NIR-C hullámfront-érzékelő felülmúlja a hagyományos kettős gerenda-interferométert, és jelentős teljesítmény-előnyöket kínál több területen: nagyobb felbontású fázispontok, szélesebb működési sáv adaptálhatósága és nagyobb dinamikus tartomány, mindegyik kiváló költségértékelést kínál, és megengedett megoldást kínál a precíziós optikai ellenőrzés széles skálájára.

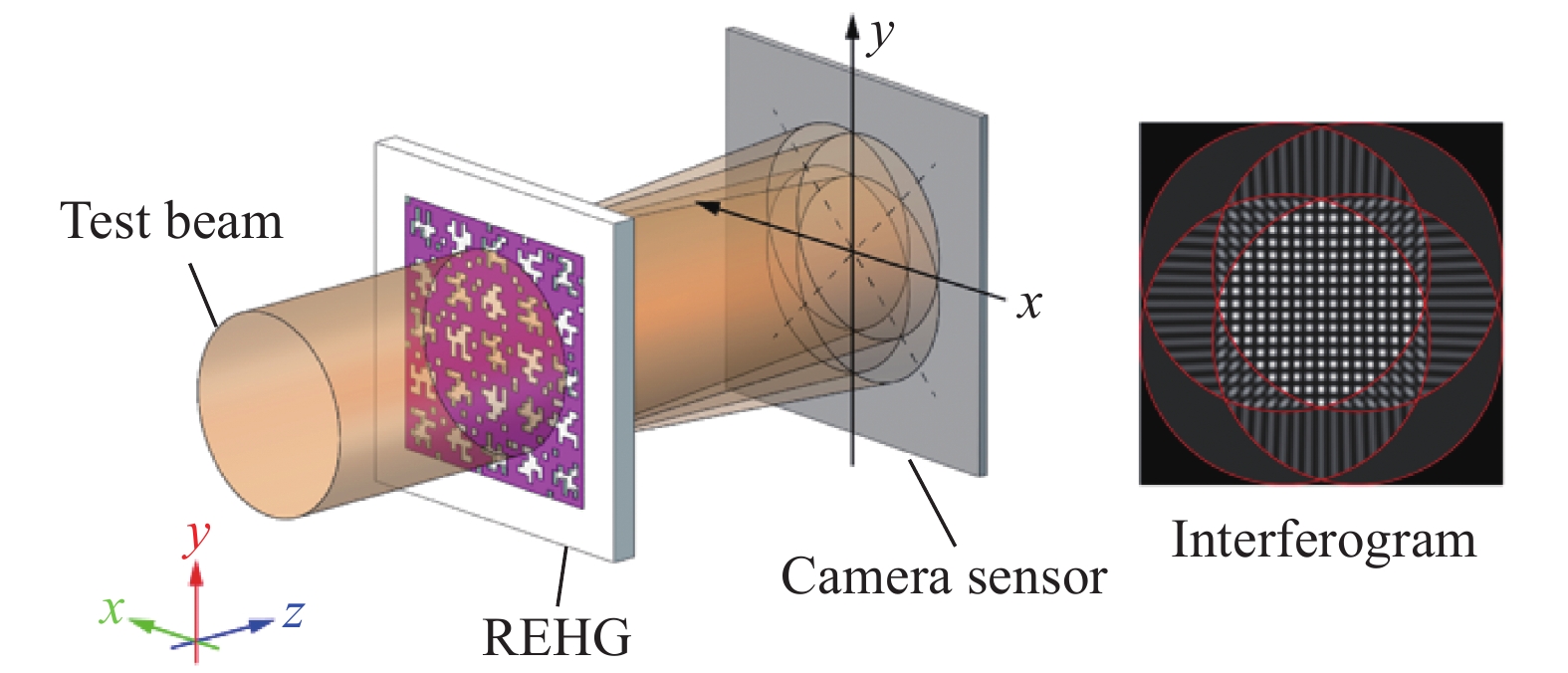

1. ábra. A fázis képalkotó alapelve négyhullámú oldalsó nyírási interferencia alapján véletlenszerűen kódolt hibrid rács (REHG) segítségével.

2. ábra.

AFIS4 hullámfront -érzékelőKiváló eszköz a tudományos kutatás és az ipari ellenőrzés területén. Okosan ötvözi számos előnyt, mint például a tömörség, a nagy stabilitás, a kiváló időbeli felbontás és a jó rendszer kompatibilitása, ezáltal alapvető eszköz a kapcsolódó területeken.

Az alkalmazások szempontjából fejlesztési története tanúja van annak erős alkalmazkodóképességének és méretezhetőségének. Kezdetben aFIS4 hullámfront -érzékelőelsősorban az optikai műhelyekben az alapvető ellenőrzési feladatokhoz használták. Például az optikai alkatrészek minőségi elemzésében pontosan felmérheti, hogy az összetevő minősége megfelel-e a szabványoknak, kihasználva annak nagy pontosságú észlelési képességeit. A lézersugár diagnosztizálásában aprólékosan elemezheti a lézernyaláb különféle paramétereit, megbízható alapot nyújtva a későbbi optimalizáláshoz és beállításhoz. Ezenkívül az adaptív optikai vezérlés területén is döntő szerepet játszik, megkönnyítve a pontos optikai vezérlést.

Manapság aFIS4 hullámfront -érzékelőszéles körben meghosszabbították. A biológiai mikroszkópos képalkotás területén lehetővé teszi a kutatók számára, hogy tisztábban megfigyeljék a biológiai mikroszerkezeteket. A nanorészecskék nyomon követése során pontosan nyomon tudja követni a nanorészecskék mozgási pályáját és más kulcsfontosságú információkat. A Metasurface mérési munkájában pontos mérési adatokat szolgáltat, megkönnyítve a mélyreható kutatást. Különböző területeken, például a termodinamikai jellemzésnél, nélkülözhetetlen értéket mutat.

A szerkezeti jellemzők szempontjából aFIS4 hullámfront -érzékelőKompakt és finom kialakítással büszkélkedhet, lehetővé téve, hogy könnyen integrálódjon a meglévő mikroszkópos rendszerekbe, és jelentősen kibővítse alkalmazási forgatókönyveit. Ezenkívül kiváló vibrációellenes képességekkel rendelkezik, biztosítva a mérési pontosságot még durva külső környezetben is. Ez garantálja, hogy a detektálási eredményeket nem befolyásolja a külső interferencia, biztosítva a stabilitást és a megbízhatóságot.

Érdemes megemlíteni, hogy aFIS4 hullámfront -érzékelőrendkívül előnyös, különösen a gyors dinamikus folyamatok rögzítéséhez. Az orvosbiológiai kutatás területén, ezzel a funkcióval, sikeresen elérte a címkevíz-mentes, nagy felbontású valós idejű megfigyelést a különféle élő sejtek, például a COS-7, a HT1080, az RPE, a CHO, a HEK és az idegsejtek, amely hatékony megfigyelési eszközt biztosít az orvosbiológiai kutatáshoz.

Ezenkívül ez az érzékelő támogatja a nagy kontrasztú fázisú késleltetést, amely lehetővé teszi az anizotróp szerkezetek, például a kollagénszálak és a citoszkeletonok egyértelmű megjelenítését, egyértelmű képalapot biztosítva a kapcsolódó biológiai struktúrák mélyreható kutatásához. Ezenkívül alkalmazási tartományát tovább bővítették a fázisképezésre a röntgen, a közép-infravörös és a hosszú infravörös hullámhosszú sávokban, jelentős értéket mutatva a metasurfák és a kétdimenziós anyagok elemzésében, és hatékonyan ösztönözve a kutatási előrehaladást ezekben a határ menti mezőkben.
