FIS4 közeli infravörös hullámfront-érzékelő 900-1200NM

Fis4közeli infravörös hullámfront-érzékelő 900-1200NM

ABojiong Fis4NIR hullámfront-érzékelő 900-1200NM kifejezetten a precíziós mérésre tervezték a 900–1700 nm -es hullámhosszú sávban. Mélyen optimalizált négyhullámú laterális nyírási interferometriai technológiát és egy infravörös-fokozott detektálási modult alkalmaz, amely ultra-nagy térbeli felbontást ér el 512 × 512 és a 2NM RMS fázisérzékenysége a közel infravörös spektrális tartományon belül. Az érzékelő nagy dinamikus tartományban ≥260 μm, lehetővé téve az erős rendellenességek és a meredek hullámfront pontos elemzését, miközben hatékonyan elnyomja a lézerfoltok interferenciáját. Teljes sávú tükrözésgátló bevonattal és egy közös path-os vibrációellenes struktúrával felszerelve stabil és erősen megismételhető méréseket végezhet rezgésszigetelés nélkül, olyan forgatókönyvekben, mint a lézerfeldolgozás, az optikai rendszer integrációs tesztelése és a félvezető metrológia, megbízható adat-támogatást nyújtva az infravörös optikai tervezéshez és gyártáshoz.

BojiongFis4 NIR hullámfront-érzékelő 900-1200NM Bevezetés

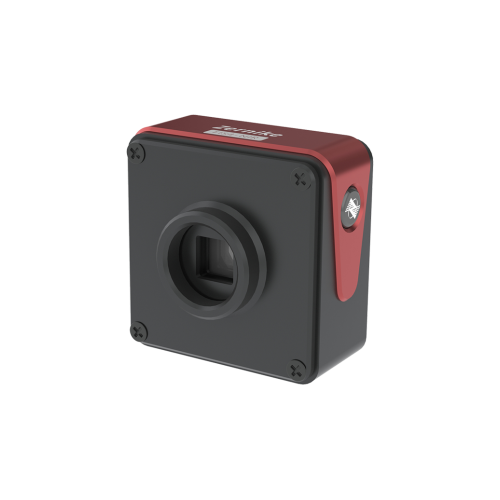

ABojiong Fis4közeli infravörös hullámfront-érzékelő 900-1200NM Vállalatunk új generációja a nagy pontosságú optikai ellenőrző berendezések, amelyek kiváló vibrációállósággal és valós idejű hullámfront-mérési képességekkel rendelkeznek. AFis4közeli infravörös hullámfront-érzékelő 900-1200NM Az ISO 9001 minőségirányítási rendszernek, és a Kínai Metrológiai Intézet (NIM) tanúsítja. Egyéves garanciával jár. AFis4NIR hullámfront -érzékelő plug-and-play, könnyen kezelhető és alacsony karbantartás, hatékonyan javítva az optikai rendszerek ellenőrzési hatékonyságát és megbízhatóságát.

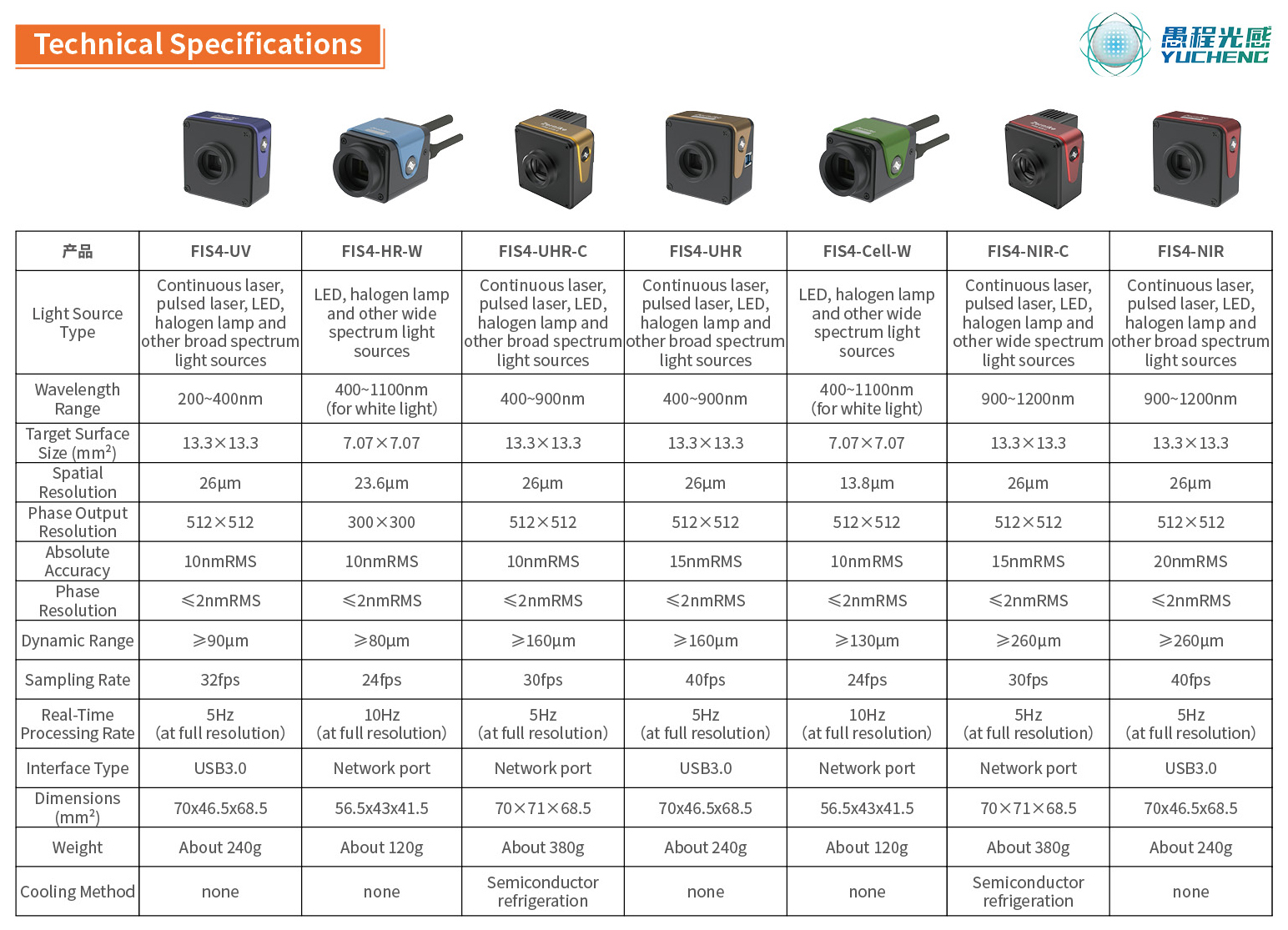

BojiongFis4NIR hullámfront-érzékelő 900-1200NM Paraméter (specifikáció)

BojiongFis4NIR hullámfront-érzékelő 900-1200NM Szolgáltatás és alkalmazás

2006 óta Yang Yongying professzor a Zhejiang Egyetemen sikeresen elindította a Wide Spectrum FIS4-et sorozat hullámfront -érzékelő A közös path interferometria tervezése és a valós idejű hullámfront rekonstrukciós algoritmusok alapján 17 éves dedikált kutatás és fejlesztés után. Ez a termék a következő kiemelkedő funkciókkal rendelkezik:

· Erős anti-vibráció és rezgés-elkülönítés nélküli: A valós idejű hullámfront-észlelés összetett környezetben érhető el, anélkül, hogy rezgésszigetelő platformra lenne szükség;

· Nagy-érzékenységi mérés: hullámfront-érzékenység legfeljebb 2NM RMS-ig, lehetővé téve az apró fázisváltozások pontos rögzítését;

· Egyetlen optikai út plug-and-play: eredeti egy optikai útvonal kialakítása referencia fény nélkül, lehetővé téve az azonnali felhasználást a bekapcsolás és a kényelmes működés során;

· Kompakt, könnyű és hordozható: Csak egy ököl mérete, megkönnyíti az integrációt és a terepi használat.

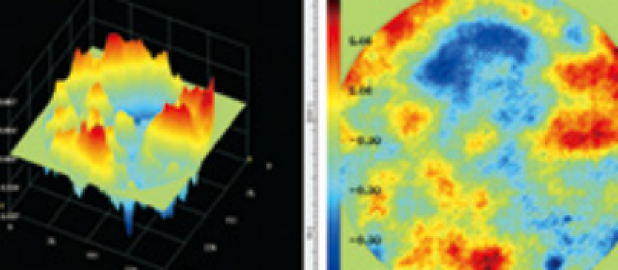

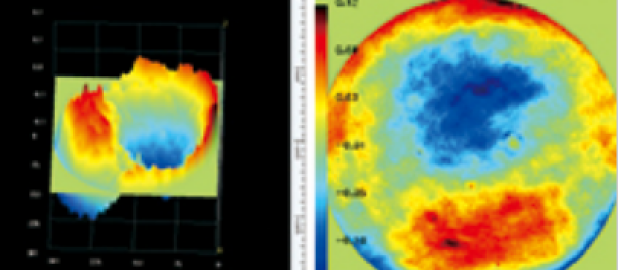

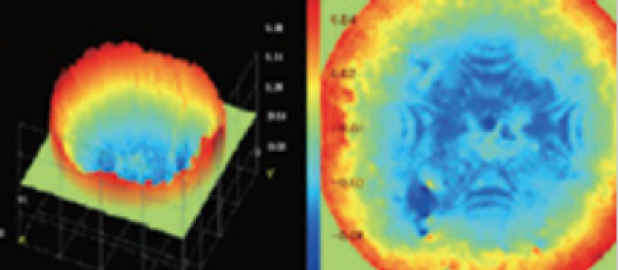

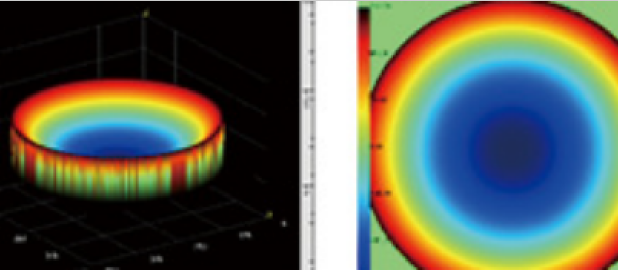

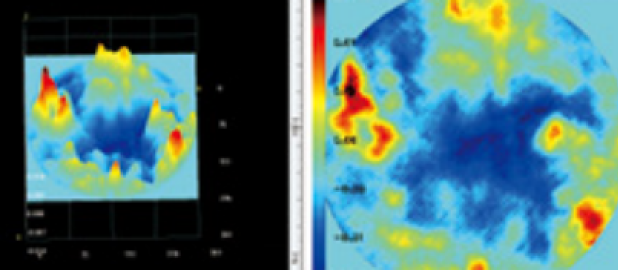

AFis4közeli infravörös hullámfront-érzékelő 900-1200NMAz ipari ellenőrzés, a tudományos kutatás és a védelmi alkalmazások csúcsminőségű optikai metrológiájához tervezték. A nagy felbontással 512 × 512 (262,144) fázisponttal lehetővé teszik a nagy pontosságú hullámfront-méréseket a 900–1200 nm tartományban, és támogatják az eredmények valós idejű 3D-s megjelenítését a teljes felbontással, másodpercenként 10 képkocka mellett. A Fis4NIR hullámfront -érzékelő Használható az optikai rendszerek aberrációjának mérésére, optikai rendszer kalibrálására, az anyagok belső rácseloszlásának mérésére, a metasurfák és fémek hullámfront mérésére stb.

Bojiong Fis4NIR hullámfront-érzékelő 900-1200NM  Alkalmazás

Bojiong Fis4NIR hullámfront-érzékelő 900-1200NM Részletek

A Fis4közeli infravörös hullámfront-érzékelő 900-1200NMA szabadalmaztatott, véletlenszerűen kódolt négyhullámú diffrakciós technológiát használja, amely egyetlen fényút segítségével eléri a mért hullámfront ön interferenciáját. Az interferencia a hátsó kép síkján fordul elő. Ez a technológia jelentősen csökkenti a fényforrás-koherencia követelményét, kiküszöböli a fázisváltók szükségességét és lehetővé teszi a nagy pontosságú interferometria méréseket a szokásos képalkotó rendszerekkel. A termék kiváló rezgésállóságot és rendkívül magas stabilitást kínál, lehetővé téve a nanométerszintű hullámfront mérést anélkül, hogy az izolációs platform igényelne. A hagyományos Hartmann-érzékelőkhöz képest a mikrolens-tömbökön alapul, a FIS4 közeli infravörös hullámfront-érzékelő 900-1200NM számos kulcsfontosságú teljesítménymutatóban kiemelkedik: magasabb fázispont felbontás, szélesebb működési sáv alkalmazkodóképessége és nagyobb dinamikus tartomány. Ezenkívül kiváló költségteljesítményt kínál, megbízható megoldást kínál a precíziós optikai ellenőrzési forgatókönyvek széles skálájához.

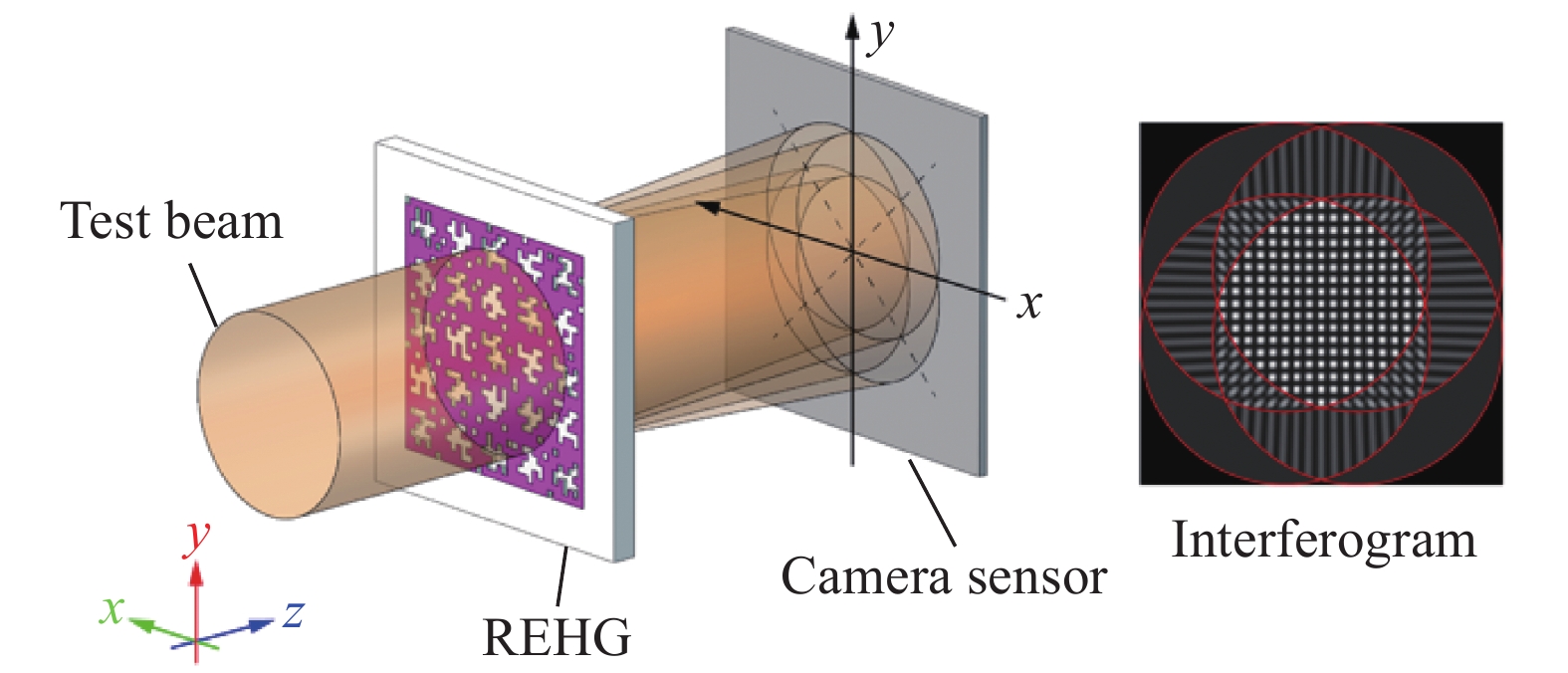

1. ábra. A fázis képalkotó alapelve négyhullámú oldalsó nyírási interferencia alapján véletlenszerűen kódolt hibrid rács (REHG) segítségével.

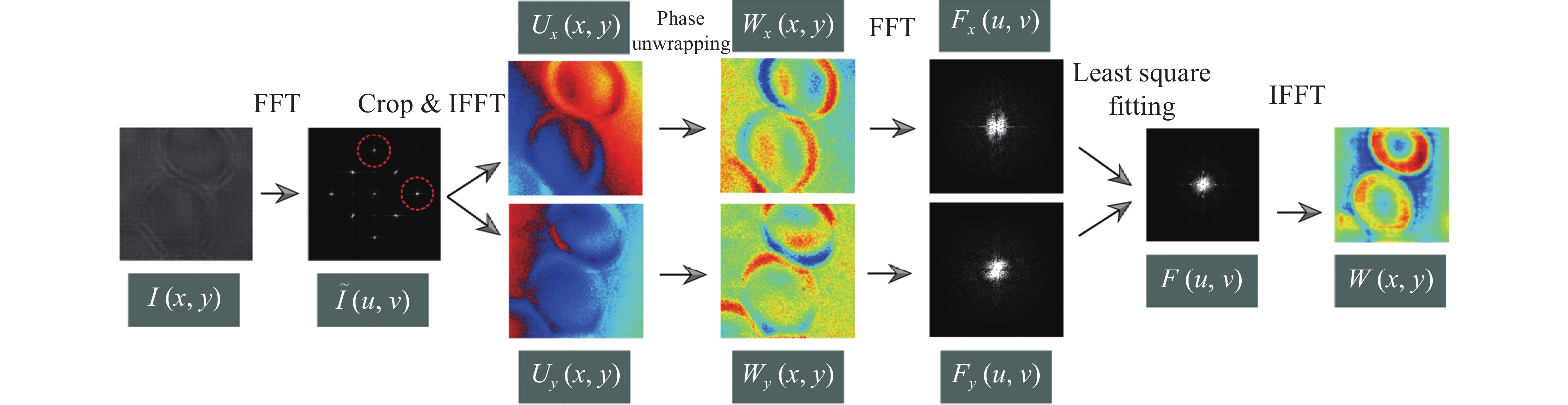

2. ábra.

AFis4hullámfront -érzékelő Erőteljes és széles körben használt eszközévé vált a tudományos kutatásban és az iparban, mivel olyan előnyei, mint a kompakt szerkezet, az erős stabilitás, a nagy időbeli felbontás és a meglévő mikroszkópos rendszerekkel való jó kompatibilitás. Kezdetben ezt az érzékelőt elsősorban a hagyományos optikai műhelyek detektálási feladatainak használták, ideértve az optikai alkatrészek minőségének értékelését, a lézernyaláb -elemzést és az adaptív optikai rendszer korrekciót. Ezt követően alkalmazási forgatókönyvei fokozatosan kiterjedtek a több vágási mezőre, például az orvosbiológiai képalkotás, a nanorészecskék pozicionálása, a metasurface jellemzése és a hőmérséklet-gradiens mérése.

A kompakt mechanikai kialakítás aFis4hullámfront -érzékelő Lehetővé teszi, hogy könnyen integrálható legyen a meglévő mikroszkópos platformokba, míg kiváló robusztussága biztosítja, hogy a magas interferometrikus mérési pontosság továbbra is fennmaradjon még erős rezgési környezetben. Az orvosbiológiai kutatásban az FIS4 sikeresen elérte a címkevőktől mentes, nagy felbontású, valósidejű képalkotást, például a COS-7, HT1080, RPE, CHO, HEK-sejtek és idegsejtek, amelyek fontos eszközt nyújtanak a sejtdinamikai kutatáshoz.

Ezenkívül aFis4hullámfront -érzékelő Széles körben használják a fázis retardációs képalkotásban is, feltárva az anizotróp biológiai szöveteket és a szubcelluláris struktúrákat, például a kollagénszálakat és a citoszkeletonokat, nagy kontrasztú képeken keresztül. Ezt a technológiát tovább bővítik a röntgen, a középső hullámú infravörös (MWIR) és a hosszú hullámú infravörös (LWIR) sávokban, amelyek széles potenciálját mutatják az interdiszciplináris alkalmazásokban.
