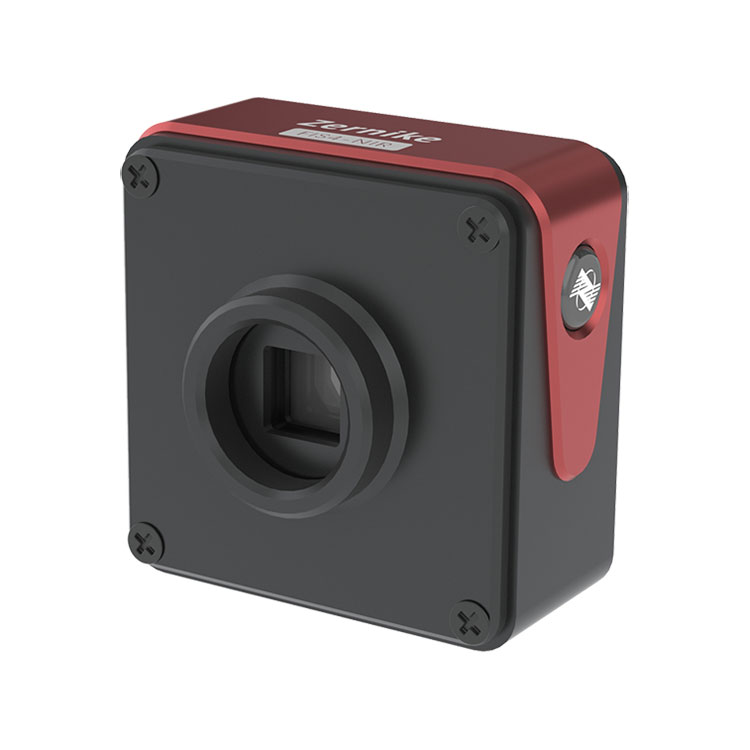

Közeli infravörös hullámfront érzékelő lenyűgöző, akár 270 μm-es dinamikatartománnyal. Kivételes rezgésállósággal és stabilitással büszkélkedhet, lehetővé téve a nanométeres pontosságú méréseket rezgésszigetelés nélkül. Ez a műszer alkalmas anyagok belső rácseloszlásának mérésére, valamint metafelületek és hiperlencsék hullámfront mérésére. Mindig ragaszkodunk az "első a minőség, az ügyfél az első" elvéhez, és tisztelettel meghívjuk ügyfeleinket, hogy látogassanak meg hozzánk konzultáció céljából.
|
termék név |
Közeli infravörös hullámfront érzékelő |
|
Hullámhossz tartomány |
900-1200 nm |
|
Célméret |
13,3 mm × 13,3 mm |
|
Térbeli felbontás |
26 μm |
|
Mintavételi felbontás |
512×512 (262144 pixel) |
|
Fázisfelbontás |
＜2nmRMS |
|
Abszolút pontosság |
15 nmRMS |
|
Dinamikus hatókör |
270 μm (256 perc) |
|
Mintavételi gyakoriság |
45 fps |
|
Valós idejű feldolgozási sebesség |
10 Hz (teljes felbontás) |
|
Interfész típusa |
USB3.0 |
|
Dimenzió |
70 mm × 46,5 mm × 68,5 mm |
|
Súly |
kb 240g |
◆Nagy dinamikatartomány akár 270 μm-ig
◆2nm RMS nagy fázisfelbontás
◆ 512×512 (262144) fázispontos ultranagy felbontás
◆ Egycsatornás fény öninterferencia, nincs szükség referenciafényre
◆Széles spektrumú, 900-1200 nm-es sáv
◆ Rendkívül erős rezgéscsillapító teljesítmény, nincs szükség optikai rezgésszigetelésre
◆ Csakúgy, mint a képalkotás, egyszerű és gyors optikai útépítés
◆Támogatja a kollimált nyalábokat és a nagy NA konvergált nyalábokat
Ezt a BOJIONG közeli infravörös hullámfront-érzékelőt az optikai rendszer aberrációjának mérésére, az optikai rendszer kalibrálására, az anyag belső rácseloszlásának mérésére, a hiperfelület mérésére, a hiperlencse hullámfront mérésére használják
|
Példa optikai rendszer aberrációmérésére |
Egy anyagon belüli rácseloszlás mintamérése |
|
Optikai rendszer kalibrációs mérési példák |
Példa metafelszíni hullámfront mérésére |
|
Példa hiperlencse hullámfront mérésére |
|
A Zhejiang Egyetem és a Szingapúri Nanyang Műszaki Egyetem professzorai által kifejlesztett BOJIONG közeli infravörös hullámfront érzékelő hazai szabadalmaztatott technológiával kombinálja a diffrakciót és az interferenciát, hogy közös négyhullámú keresztirányú nyírási interferenciát érjen el, kiváló érzékelési érzékenységgel és anti- rezgési teljesítményt nyújt, és valós idejű és nagy sebességű dinamikus interferometriát képes megvalósítani rezgésszigetelés nélkül. A valós idejű mérés több mint 10 képkockát mutat. Ugyanakkor a FIS4 érzékelő ultra-nagy fázisfelbontása 512×512 (260 000 fázispont), a mérési sáv 200nm~15μm, a mérési érzékenység eléri a 2nm-t, és a mérés ismételhetősége jobb, mint 1/1000λ ( RMS). Használható lézersugár minőségelemzésére, plazmaáramlási tér detektálására, nagysebességű áramlási téreloszlás valós idejű mérésére, optikai rendszer képminőség-értékelésére, mikroszkópos profilmérésre és biológiai sejtek kvantitatív fázisú képalkotására.
|
FIS4 Az egyes terméksorozatok műszaki paraméterei |
||||||
|
|
|
|
|
|
|
|
|
Termék |
FIS4-UV |
FIS4-HR |
FIS4 ÓRA |
FIS4-HS |
FIS4-Cell |
FIS4-NIR |
|
Hullámhossz tartomány |
200-450 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
900-1200 nm |
|
Célméret mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Térbeli felbontás |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kép pixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Fázis kimeneti felbontás |
512×512 (262144 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
420×420 (176400 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
|
Fázisfelbontás |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Abszolút pontosság |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dinamikus hatókör |
90μm (256 perc) |
110 μm (150 perc) |
162 μm (256 perc) |
132 μm (210 perc) |
110 μm (150 perc) |
270 μm (256 perc) |
|
Mintavételi gyakoriság |
32 fps |
24 képkocka/mp |
45 fps |
107 fps |
24 képkocka/mp |
45 fps |
|
Valós idejű feldolgozási sebesség |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) Támogatja a késleltetett kötegelt feldolgozást |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
|
Interfész típusa |
USB3.0 |
SZELET |
USB3.0 |
SZELET |
SZELET |
USB3.0 |
|
Külső interfész |
- |
- |
- |
- |
C port |
- |
|
Mérete mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
súly |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 120 g |
körülbelül 240 g |
