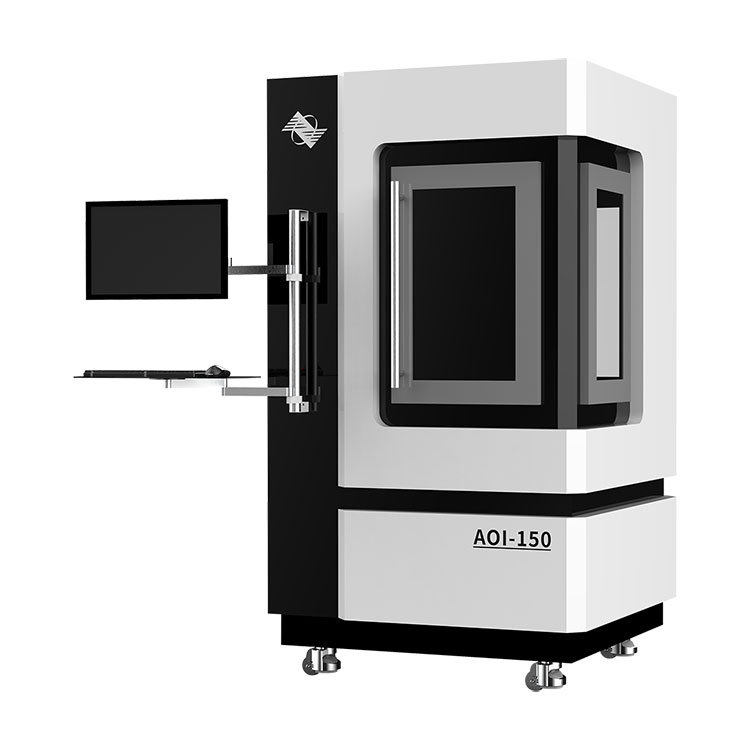

Az AOI150 optikai alkatrész felületi hibaérzékelő érzékelési felbontása akár 0,5 mikrométer, a maximális ellenőrző rekesz pedig 150 x 150 mm. Az eszköz képes automatikusan jelentéseket generálni, olyan jelentésformátumokkal, amelyek magukban foglalják a MIL-PRF-13830A/B amerikai katonai szabványt és az ISO10110-7 nemzetközi szabványt.
termék név |
Zer AOI150 optikai alkatrész felületi hiba érzékelő |
Maximális érzékelési méret |
150 mm x 150 mm |
Érzékelési felbontás |
0,5 μm |
Észlelési módszer |
Sötét mező tömb szkennelési képalkotás |
Kimeneti jelentések |
Nemzeti szabványok, amerikai katonai szabványok és személyre szabott vállalati jelentések. |
Az AOI150 Optical Component Surface Defect Detector gépi látástechnológiát használ az üveg- és fémfelületek hibáinak automatizált, nagy sebességű és nagy pontosságú észlelésére, hatékonyan oldva meg a szemrevételezés alacsony hatékonyságával és gyenge pontosságával kapcsolatos problémákat. A legnagyobb érzékelési felbontás elérheti a 0,5 μm-t, a maximális érzékelési rekesz pedig akár 150 x 150 mm is lehet. A képalkotás gyűrűs megvilágítást és mikro-szórásos sötétmezős képalkotást alkalmaz. Az eszköz automatikusan képes jelentéseket kiadni, olyan jelentésformátumokkal, mint a MIL-PRF-13830A/B amerikai katonai szabvány és az ISO 10110-7 nemzetközi szabvány.
Alkalmas optikai alkatrészek felületi hibáinak minőségellenőrzésére, optikai ablaklapkák, szilíciumlapkák, zafírlapkák stb.
Ez a berendezés a következő típusú hibákat képes kezelni:
Polírozási hibák: karcolások, gödrök, repedések, buborékok, szennyeződések stb.
Bevonathibák: leválás, a bevonat sérülése stb.
◆ Többsugaras gyűrűs megvilágítás
◆ Változtatható nagyítású képalkotás nagy és alacsony nagyítási lehetőségekkel
◆ 0,5 μm-es érzékelési pontosság
◆ Egész lemezes több lapka érzékelés
◆ Lineáris motor a gyors képalkotáshoz
◆ FFU-val (Fan Filter Unit) van felszerelve a belső tisztaság érdekében
Többsugaras gyűrűs képalkotó megvilágítás
Automatikus zoom mikroszkóp 1X-től 8X-ig.
Állítható gyors rögzítés az egész lemezhez.
A nagy pontosságú 2D lineáris motorok biztosítják a gyors felvételek pontosságát.
Katonai szabványos táblázatos kimenet
Vizsgálati eredmény megjelenítése
Bevonat felületi karcolódás.
Karcolások
Lézeres sérülés helye 1
Lézeres sérülés helye 2
Nanoméretű részecskepont
Rost
Alkatrész elfolyósodása
membránréteg sérülése
AOI150 optikai alkatrész felületi hibaérzékelő |
|
Tétel |
Leírás |
Modell |
AOI150 |
Berendezés funkció |
Kvantitatív hibaészlelés ultrasima felületű sík optikai komponensekhez, és elektronikus jelentések kimenete az észlelési eredmények szerint, mint például az amerikai katonai szabvány, a nemzeti szabvány és a nemzetközi szabvány. |
Maximális észlelési méret |
150 mm × 150 mm |
Érzékelési pontosság |
Kis nagyítás 5μm, nagy nagyítás 0,5μm |
Befogási módszer |
Egész lapos befogás vagy egydarabos befogás, alátámasztva a négyzetes és kördarabos befogást. |
Szintezési módszer |
Teljes lemez anyagú automata fókuszálás, elektromos szintezés. |
Képalkotó módszer |
Gyűrűs megvilágítás, mikroszórásos sötétmezős képalkotás a GB/T 41805-2022 nemzeti szabványban leírt "Optikai alkatrészek felületi hibáinak kvantitatív kimutatási módszere – mikroszórásos sötét mezős képalkotási módszer" szerint. |
Észlelési módszer |
Alacsony nagyítású szkennelési varrás, nagy nagyítású pozicionálási számszerűsítés. |
Szkennelési mechanizmus |
2D lineáris motor, löket 150mm × 150mm. |
Kamera paraméterei |
Nagy célkamera, 5 millió pixel. |
Jelentés formátuma |
Excel, Word formátum, amerikai katonai szabvány, nemzeti szabvány, nemzetközi szabvány vagy vállalati statisztikai jelentés. |
Industrial PC Config |
i7 processzor, 32 GB memória, 1T merevlemez, 6 GB videomemória. |
Berendezés méretei |
900 mm × 800 mm × 2000 mm (hossz × szélesség × ma) |
Tápfeszültség |
220V ± 10% |
