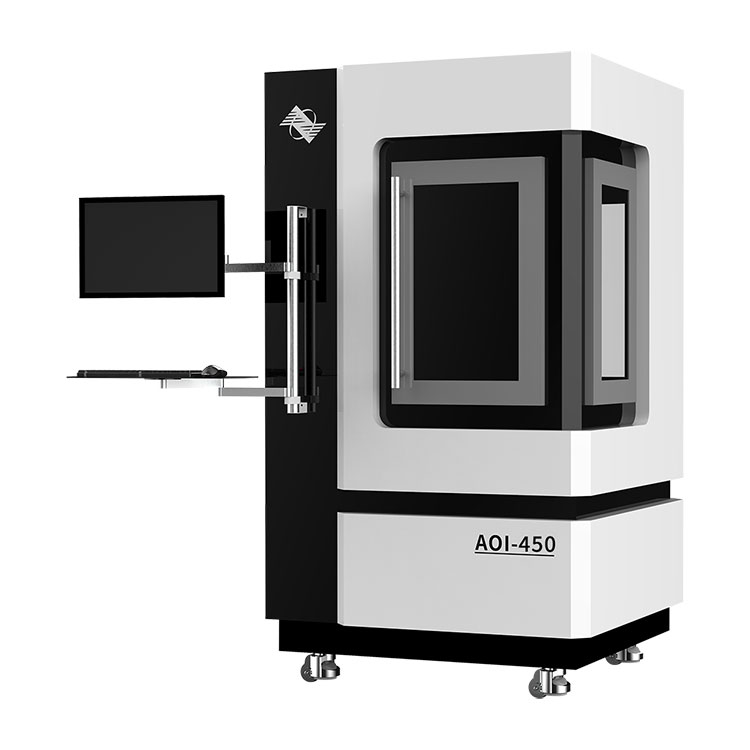

Az AOI450 optikai alkatrész felületi hibaérzékelője képes az optikai alkatrészek és az optikai ablaküvegek vizsgálatára. Akár 0,5 mikrométeres érzékelési felbontással és 450 x 450 mm-es maximális ellenőrző rekesznyílással büszkélkedhet. Az eszköz automatikusan képes jelentéseket kiadni, olyan formátumokban, amelyek magukban foglalják a MIL-PRF-13830A/B amerikai katonai szabványt és az ISO10110-7 nemzetközi szabványt.
|
termék név |
AOI450 optikai alkatrész felületi hibaérzékelő |
|
Maximális érzékelési méret |
450mmX450mm |
|
Érzékelési felbontás |
0,5 μm |
|
Észlelési módszer |
Sötét mező tömb szkennelési képalkotás |
|
Kimeneti jelentések |
Nemzeti szabványok, amerikai katonai szabványok és személyre szabott vállalati jelentések. |
Az AOI450 optikai komponens felületi hibaérzékelő gépi látástechnológiát használ az optikai alkatrészek és optikai ablaküvegek felületi hibáinak automatizált, nagy sebességű és nagy pontosságú észlelésére, hatékonyan kezelve a szemrevételezés alacsony hatékonyságával és gyenge pontosságával kapcsolatos problémákat. A legnagyobb érzékelési felbontás elérheti a 0,5 mikrométert, a maximális érzékelési rekesz pedig akár 450 x 450 mm is lehet. Az alkalmazott képalkotó technológia magában foglalja a gyűrűs megvilágítást és a mikroszórásos sötétmezős képalkotást. Az eszköz képes automatikusan jelentéseket generálni, olyan formátumokkal, amelyek magukban foglalják a MIL-PRF-13830A/B amerikai katonai szabványt és az ISO 10110-7 nemzetközi szabványt.
Alkalmas optikai alkatrészek felületi hibáinak minőségellenőrzésére, optikai ablaklapkák, szilíciumlapkák, zafírlapkák stb.
Polírozási hibák: karcolások, gödrök, repedések, buborékok, szennyeződések stb.
Ez a berendezés a következő típusú hibákat képes kezelni:
Bevonathibák: leválás, a bevonat sérülése stb.
◆ Többsugaras gyűrűs megvilágítás
◆ Változtatható nagyítású képalkotás nagy és alacsony nagyítási lehetőségekkel
◆ 0,5 μm-es érzékelési pontosság
◆ Egész lemezes több lapka érzékelés
◆ Lineáris motor a gyors képalkotáshoz
◆ FFU-val (Fan Filter Unit) van felszerelve a belső tisztaság érdekében
Többsugaras gyűrűs képalkotó megvilágítás
Automatikus zoom mikroszkóp 1X-től 8X-ig.
Állítható gyors rögzítés az egész lemezhez.
A nagy pontosságú 2D lineáris motorok biztosítják a gyors felvételek pontosságát.
Katonai szabványos táblázatos kimenet
Vizsgálati eredmény megjelenítése
Bevonat felületi karcolódás.
Karcolások
Lézeres sérülés helye 1
Lézeres sérülés helye 2
Nanoméretű részecskepont
Rost
Alkatrész elfolyósodása
membránréteg sérülése
|
AOI450 optikai alkatrész felületi hibaérzékelő |
|
|
Tétel |
Leírás |
|
Modell |
AOI450 |
|
Berendezés funkció |
Kvantitatív hibaészlelés ultrasima felületű sík optikai komponensekhez, és elektronikus jelentések kimenete az észlelési eredmények szerint, mint például az amerikai katonai szabvány, a nemzeti szabvány és a nemzetközi szabvány. |
|
Maximális észlelési méret |
450mmX450mm |
|
Érzékelési pontosság |
Kis nagyítás 5μm, nagy nagyítás 0,5μm |
|
Befogási módszer |
Egész lapos befogás vagy egydarabos befogás, alátámasztva a négyzetes és kördarabos befogást. |
|
Szintezési módszer |
Teljes lemez anyagú automata fókuszálás, elektromos szintezés. |
|
Képalkotó módszer |
Gyűrűs megvilágítás, mikroszórásos sötétmezős képalkotás a GB/T 41805-2022 nemzeti szabványban leírt "Optikai alkatrészek felületi hibáinak kvantitatív kimutatási módszere – mikroszórásos sötét mezős képalkotási módszer" szerint. |
|
Észlelési módszer |
Alacsony nagyítású szkennelési varrás, nagy nagyítású pozicionálási számszerűsítés. |
|
Szkennelési mechanizmus |
2D lineáris motor, löket 150mm × 150mm. |
|
Kamera paraméterei |
Nagy célkamera, 5 millió pixel. |
|
Jelentés formátuma |
Excel, Word formátum, amerikai katonai szabvány, nemzeti szabvány, nemzetközi szabvány vagy vállalati statisztikai jelentés. |
|
Industrial PC Config |
i7 processzor, 32 GB memória, 1T merevlemez, 6 GB videomemória. |
|
Berendezés méretei |
900 mm × 800 mm × 2000 mm (hossz × szélesség × ma) |
|
Tápfeszültség |
220V ± 10% |
