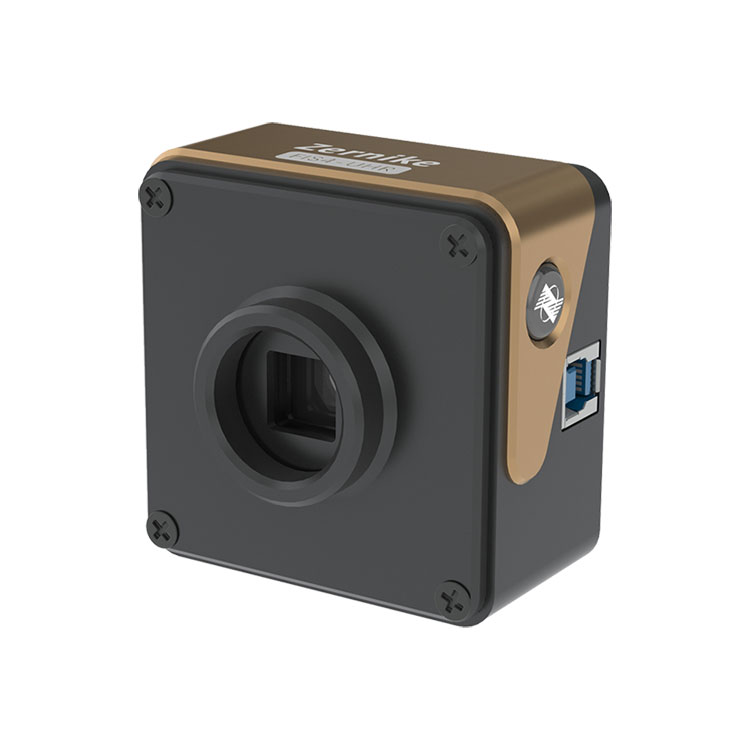

Ultra nagy felbontású négyhullámú interferometrikus érzékelő
  • Ultra nagy felbontású négyhullámú interferometrikus érzékelőUltra nagy felbontású négyhullámú interferometrikus érzékelő

Ultra nagy felbontású négyhullámú interferometrikus érzékelő

A BOJIONG vezető ultranagy felbontású négyhullámú interferometrikus érzékelő gyártó és szállító Kínában, támogatja az optikai teljesítmény pontos mérését és elemzését. Termékeinket széles körben használják olyan kulcsfontosságú területeken, mint a repülés, az optikai gyártás, az energiakutatás és az orvosbiológia. Kialakítottunk egy megbízható működési mechanizmust. Bízunk benne, hogy őszinte együttműködési kapcsolatokat alakíthatunk ki a globális ügyfelekkel, hogy közösen kiemelkedő eredményeket érjünk el.

A hagyományos mikrolencsés tömbös Hartmann érzékelőkkel összehasonlítva a BOJIONG Ultra High Definition négyhullámú interferometrikus érzékelő nemcsak több fázispontot biztosít, nagy felbontást és a mérések során részletes jellemzők felfedését, hanem szélesebb adaptív sávszélességgel és nagyobb dinamikatartománnyal is rendelkezik. , amely lehetővé teszi a mérési igények és feltételek szélesebb körének kielégítését.

A BOJIONG érzékelő rendkívül nagy felbontású felbontása eléri az 512 × 512-t (262 144 fázispont), amelyet széles spektrumválasza egészít ki, 400 és 1100 nanométer között, ami nagy pontosságot és megbízhatóságot biztosít különféle optikai körülmények között. Sőt, 10 képkocka teljes felbontású, valós idejű 3D-s eredmények megjelenítését támogatja, azonnali, dinamikus mérési eredményeket biztosítva a felhasználóknak, ami jelentősen javítja a munka hatékonyságát.


Ultra nagy felbontású négyhullámú interferometrikus érzékelő specifikáció:



Hullámhossz tartomány

400-1100 nm

Célméret

7,07 mm × 7,07 mm

Térbeli felbontás

23,6 μm

Mintavételi felbontás

2048×2048

Fázisfelbontás

300×300 (90000 pixel)

Abszolút pontosság

<2nmRMS

Dinamikus hatókör

10 nmRMS

Mintavételi gyakoriság

110 μm (150 lm)

Valós idejű feldolgozási sebesség

24 képkocka/mp

Interfész típusa

10 Hz (teljes felbontás mellett)

Dimenzió

SZELET

Súly

56,5 mm × 43 mm × 41,5 mm

Hullámhossz tartomány

kb 120g



Az ultranagy felbontású négyhullámú interferometrikus érzékelő jellemzői:





◆Széles spektrumú, 400-1100 nm-es sáv

◆2nm RMS nagy fázisfelbontás

◆ 512×512 (262144) fázispontos ultranagy felbontás

◆Egycsatornás fény öninterferencia, nincs szükség referenciafényre

◆ Ultra-nagy rezgésállóság, nincs szükség optikai rezgésszigetelésre

◆ Csakúgy, mint a képalkotás, egyszerű és gyors optikai útépítés

◆Támogatja a kollimált nyalábokat és a nagy NA konvergált nyalábokat


Ultra nagy felbontású négyhullámú interferometrikus érzékelő alkalmazása:



Ez a BOJIONG ultranagy felbontású, négyhullámú interferometrikus érzékelő lézersugár hullámfront-érzékelésére, adaptív optikára, felületi alakmérésre, optikai rendszer kalibrálására, optikai ablakérzékelésre, optikai síkra, gömbfelület alakjának mérésére, felületi érdesség észlelésére használható.



lézersugár hullámfront érzékelés



Optikai sík felületi alakmérés



Optikai gömbfelületi alakmérés



Optikai rendszerek aberrációmérés



Optikai ablakdarab felismerés



Az anyagon belüli rácseloszlás mérése



Adaptív optika – hullámfront-érzékelési válasz Zernike módban







Nagy felbontású négyhullámú interferometrikus érzékelő részletek




BOJIONG nagy felbontású négyhullámú interferometrikus érzékelő, amelyet a Zhejiang Egyetem és a Szingapúri Nanyang Műszaki Egyetem professzorai fejlesztettek ki. A hazai szabadalmaztatott technológiát alkalmazó érzékelő a diffrakciót és az interferenciát ötvözi a négyhullámú keresztirányú nyírási interferenciát biztosítva, kiváló érzékelési érzékenységet és rezgést biztosítva. ellenállás.

Valós idejű, nagy sebességű dinamikus interferometriát tud végrehajtani rezgésszigetelés nélkül, 10 képkockát meghaladó valós idejű mérési képfrissítés mellett. A FIS4 érzékelő mérési tartománya 200 nm-től 15 μm-ig terjed, ultramagas, 512 × 512 (260 000 fázispont) fázisfelbontással. A mérés ismételhetősége jobb, mint 1/1000λ (RMS), az érzékenysége pedig 2 nm.

Ez az érzékelő alkalmas lézersugár minőségelemzésére, plazmaáramlási tér detektálására, nagy sebességű áramlási téreloszlás valós idejű mérésére, optikai rendszer képminőség-értékelésére, mikroszkópos profilmérésre és biológiai sejtek kvantitatív fázisú képalkotására.





FIS4 Az egyes terméksorozatok műszaki paraméterei



Termék

FIS4-UV

FIS4-HR

FIS4 ÓRA

FIS4-HS

FIS4-Cell

FIS4-NIR

Hullámhossz tartomány

200-450 nm

400-1100 nm

400-1100 nm

400-1100 nm

400-1100 nm

900-1200 nm

Célméret mm²

13,3×13,3

7,07 × 7,07

13,3×13,3

10,24×10,24

7,07 × 7,07

13,3×13,3

Térbeli felbontás

26 μm

23,6 μm

26 μm

24,4 μm

23,6 μm

26 μm

Kép pixel

-

2048×2048

-

-

2048×2048

-

Fázis kimeneti felbontás

512×512

(262144 pixel)

300×300 (90000 pixel)

512×512 (262144 pixel)

420×420 (176400 pixel)

300×300 (90000 pixel)

512×512 (262144 pixel)

Fázisfelbontás

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

Abszolút pontosság

10 nmRMS

10 nmRMS

15 nmRMS

10 nmRMS

10 nmRMS

15 nmRMS

Dinamikus hatókör

90μm

(256 perc)

110 μm

(150 perc)

162 μm

(256 perc)

132 μm

(210 perc)

110 μm

(150 perc)

270 μm

(256 perc)

Mintavételi gyakoriság

32 fps

24 képkocka/mp

45 fps

107 fps

24 képkocka/mp

45 fps

Valós idejű feldolgozási sebesség

10 Hz

(Teljes felbontás)

10 Hz

(Teljes felbontás)

10 Hz

(Teljes felbontás)

10 Hz

(Teljes felbontás) Támogatja a késleltetett kötegelt feldolgozást

10 Hz

(Teljes felbontás)

10 Hz

(Teljes felbontás)

Interfész típusa

USB3.0

SZELET

USB3.0

SZELET

SZELET

USB3.0

Külső interfész

-

-

-

-

C port

-

Mérete mm²

70x46,5x68,5

56,5x43x41,5

70x46,5x68,5

56,5x43x41,5

56,5x43x41,5

70x46,5x68,5

súly

körülbelül 240 g

körülbelül 120 g

körülbelül 240 g

körülbelül 120 g

körülbelül 120 g

körülbelül 240 g
