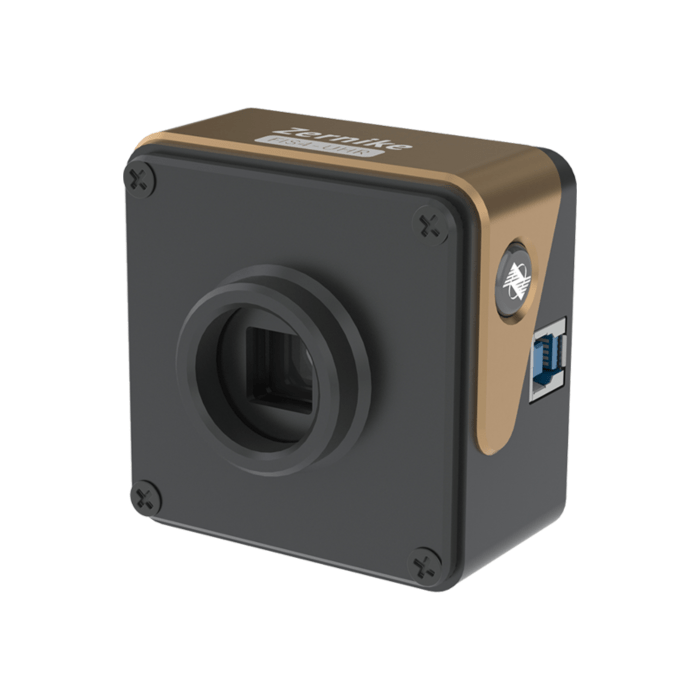

FIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM

FIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM

A bojiong FIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM innovatív négyhullámú felhasználást használE laterális nyírási interferometriai technológia. Az ultra-magas sűrűséggel 512 × 512 (több mint 260 000) fázisdetektálási ponttal nanométerszintű hullámfront felbontást ér el. A hullámfront -érzékelő fenntartja a 2NM RMS mérési pontosságot a standard környezetben, rezgés nélkül, és teljes optikai specifikációkkal, beleértve a Zernike együtthatókat, a PSF -et és az MTF -t, teljes felbontással, 5 képkocka / másodpercenként. A belföldön előállított véletlenszerűen kódolt rácsos és adaptív oldat algoritmus kihasználása stabilan működik komplex ipari környezetben, ideértve azokat is, amelyeket rezgés és hőmérsékleti ingadozások jellemeznek. Nagyon megbízható hullámfront mérési megoldást kínál az ultra-pontosságú gyártáshoz, az optoelektronikus rendszer összeállításához és a legmodernebb tudományos kutatáshoz.

BojiongFIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM Bevezetés

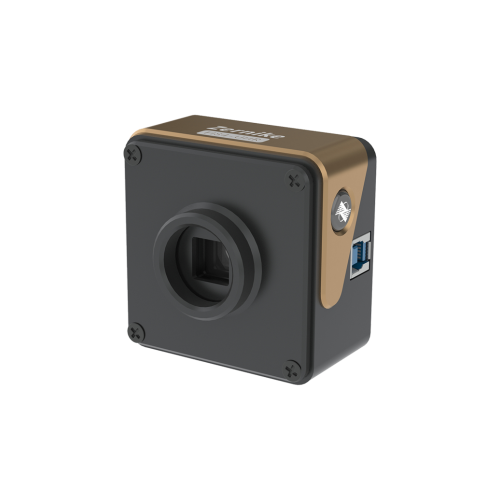

AFIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM A cégünk következő generációs zászlóshajója optikai mérési eszköz. Az ISO 9001 minőségirányítási rendszer tanúsítvánnyal rendelkezik, és nyomon követhető a Kínai Nemzeti Metrológiai Intézethez (NIM). Aegy-A Garancia. Ez az érzékelő egy szabadalmaztatott, közönséges interferométer optikai rendszert és valós idejű hullámfront-oldat-architektúrát használ, kiküszöbölve a fázisváltás vagy a referencia tükrök szükségességét. Stabil 512 × 512 ultra-nagy felbontású hullámfront méréseket is elérhet, még nagy vibrációs környezetben is.

2 nm-es RMS ultra-magas pontosságával, ≥160 μm széles dinamikus tartományával és 5 képkocka/második teljes paraméter valós idejű kimeneti képességgel,FIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM  pontosan rögzítheti a tranziens hullámfront részleteit és a magas rendű rendellenességeket. Széles körben alkalmazható olyan mezőkre, mint a lézernyaláb-diagnózis, a szabad formájú felületi ellenőrzés, az adaptív optika és az ultra-precíziós gyártás. Valóban eléri a "indítási mérést a rezgés elszigetelése nélkül", ami jelentősen javítja a nagy pontosságú optikai ellenőrzés hatékonyságát és megbízhatóságát.

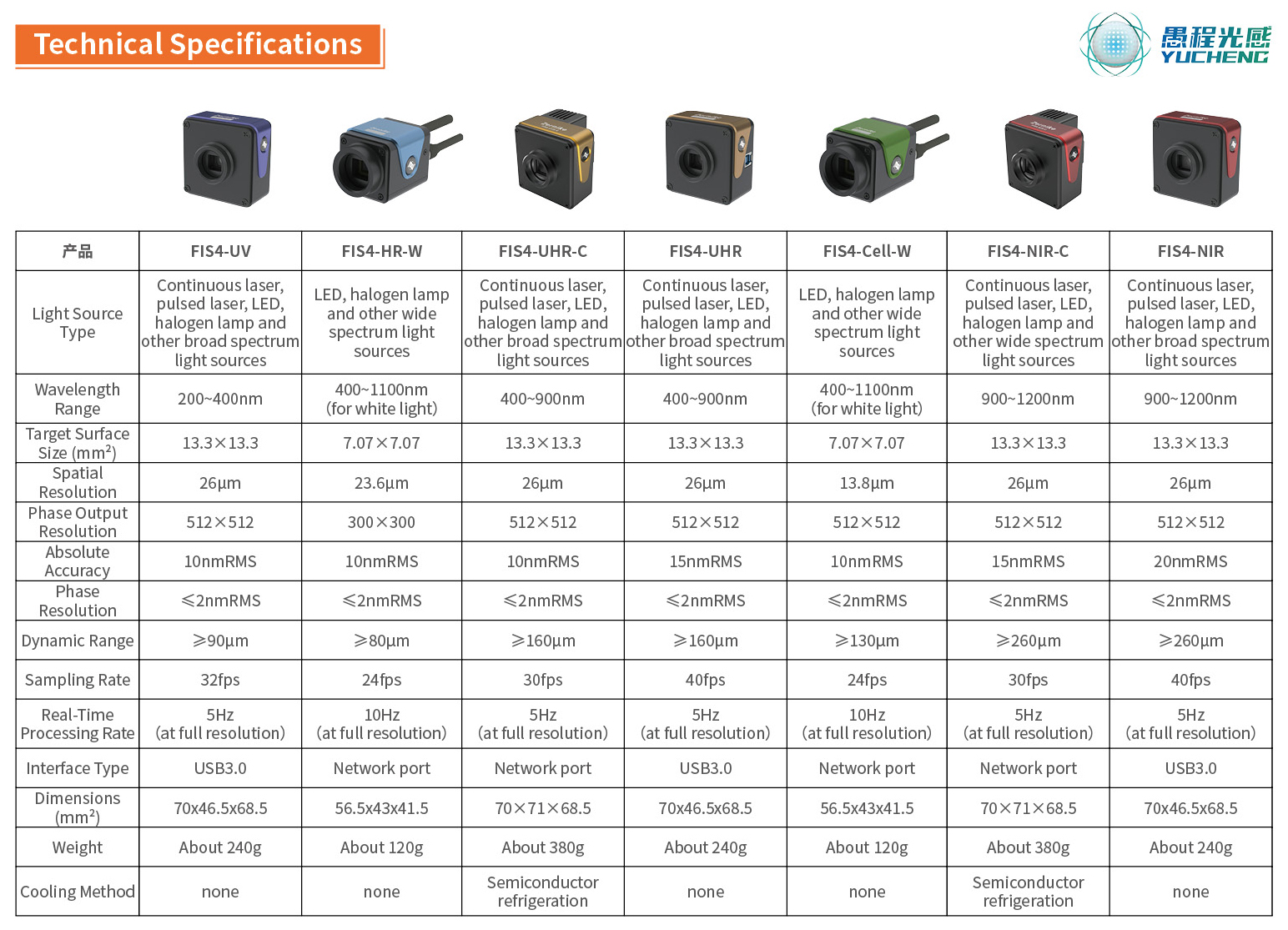

BojiongFIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM Paraméter (specifikáció)

BojiongFIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM Szolgáltatás és alkalmazás

2006 óta，Yang Yongying professzor a Zhejiang Egyetemen elindította a Wide Spectrum FIS4 sorozatothullámfront -érzékelők 17 éves kutatás és fejlesztés után, a közös út tervezésével és a valós idejű hullámfront rekonstrukciós algoritmusokkal.

· Az egyetlen optikai útvonal kialakítása kiküszöböli a referencia fény szükségességét, lehetővé téve a plug-and-play működést.

· A hullámfront-adatok valós idejű észlelése rezgés nélkül lehetséges

elszigetelő platform.

· Az érzékenység elérheti a 2NM RMS -t.

· A felbontás eléri az 512 × 512 -et.

· A méret csak egy ököl mérete.

 EzFIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM kifejezetten a tudományos kutatás és a nagy pontosságú ipari forgatókönyvek elősegítése érdekében fejlesztették ki. Rendkívül magas felbontása képes felismerni a vizsgált objektum több hullámfront-részletét. Rendkívül magas felbontású 512 × 512 (262,144) fázispont, széles spektrális válasz 400-900 nm, és egy 5-keretű teljes felbontású valós idejű 3D-s kijelző. Ideális hullámfront-érzékelő mérőeszközt biztosít a lézernyaláb hullámfrontjának észleléséhez, az adaptív optikához, a sík felületének méréséhez, az optikai rendszer kalibrálásához, az optikai ablakok észleléséhez, az optikai gömb alakú felületméréshez, a felületi érdesség-észleléshez és a felületi mikrotermeléshez.

BojiongFIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM Alkalmazás

BojiongFIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM Részletek

AFIS4 Ultra-nagy felbontású hullámfront-érzékelő 400-900NM Használja a szabadalmaztatott, függetlenül kifejlesztett, véletlenszerűen kódolt négyhullámú diffrakciós technológiát, amely a mért hullámfront ön interferenciáját éri el egyirányú fényforrás felhasználásával. Ez az interferencia -folyamat a hátsó kép síkjában zajlik. Ez a technológia jelentősen csökkenti a fényforrás-koherencia követelményeit, kiküszöbölve a fázisváltók szükségességét és lehetővé téve a nagy pontosságú interferometrikus méréseket a hagyományos képalkotó rendszerekkel. A termék kivételes ellenállást mutat a környezeti rezgések és az ultra magas működési stabilitás ellen, elérve a nanométerszintű mérési pontosságot anélkül, hogy rezgésszigetelő alapra lenne szükség. A hagyományos mikrolens-tömb Hartmann-érzékelőkhöz képest az FIS4 jelentős előnyöket kínál: nagyobb sűrűségű fázispont-beszerzés, szélesebb spektrális választartomány és nagyobb dinamikus mérési tartomány, mindeközben kiváló általános költség-teljesítményt kínál. Innovatív műszaki architektúrájával, a FIS4 -relhullámfront -érzékelő Újradefiniálja a nagy pontosságú optikai mérés szabványát, megbízhatóbb és költséghatékonyabb fejlett megoldást biztosítva a tudományos kutatáshoz és az ipari teszteléshez.

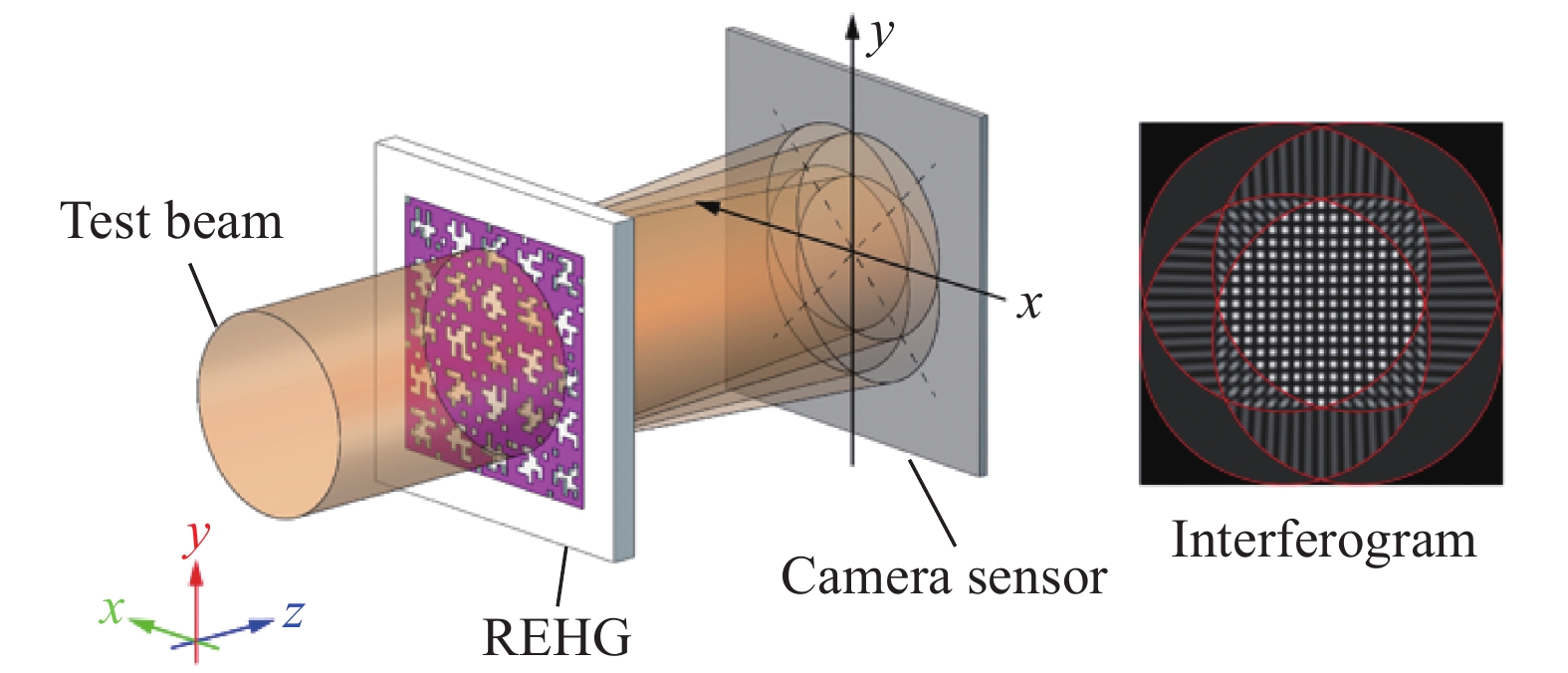

1. ábra. A fázis képalkotó alapelve négyhullámú oldalsó nyírási interferencia alapján véletlenszerűen kódolt hibrid rács (REHG) segítségével.

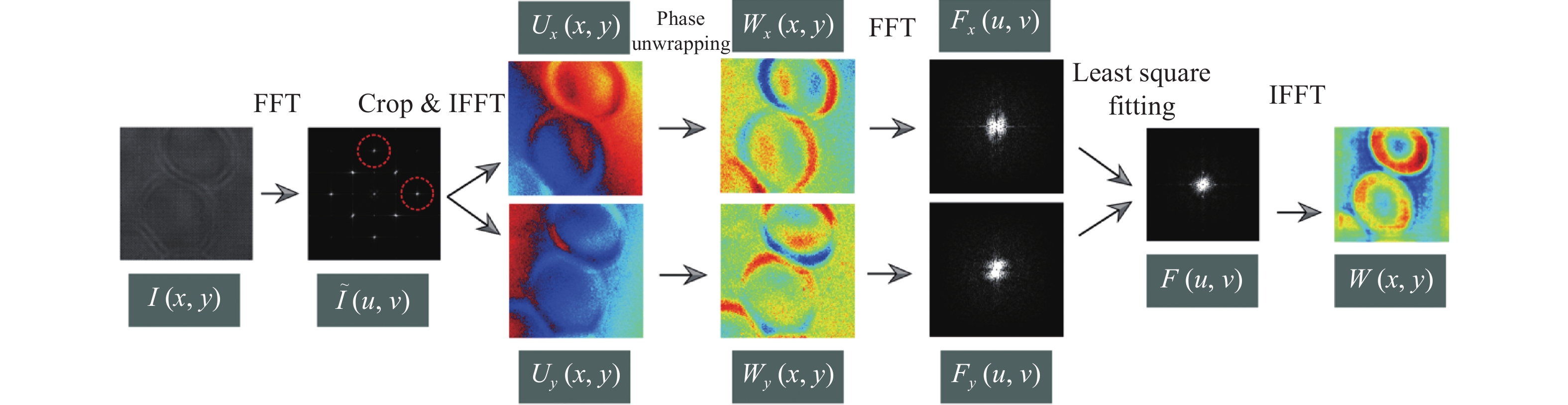

2. ábra.

AFIS4 hullámfront érzékr, kompakt, integrált tervezésével, kivételes környezeti robusztusságával, nagy időbeli felbontással és robusztus rendszer kompatibilitása révén úttörő eszközévé vált az optikai metrológiában, amely bemutatja a tudományos kutatás és az ipari innováció alkalmazásának széles körű alkalmazását. A hagyományos optikai műhelyekben, ideértve az optikai alkatrészek felületének tesztelését, a lézernyalábminőség értékelését és az adaptív optikai rendszer korrekcióját, kezdetben a nagy pontosságú ellenőrzési forgatókönyvekre összpontosított.

AFIS4 hullámfront -érzékelőS A rendkívül kompakt kialakítás lehetővé teszi a zökkenőmentes integrációt a meglévő mikroszkópos optikai útvonalakba vagy komplex optikai rendszerekbe. Egyedülálló architektúrája, amely a közös út-interferometria elvén alapul, kivételes robusztusságot biztosít, megőrizve a nanométerszintű fázisérzékenységet még nagy vibrációs környezetben is, biztosítva a stabil működést, anélkül, hogy további rezgésszigetelő eszközökre lenne szükség. Ezenkívül az érzékelő egy expozíciós hullámfront-rekonstrukciós képessége lehetővé teszi a nagysebességű dinamikus folyamatok, például a folyadékmozgás, a részecskék transzmensek és a lézerátviteli kvantitatív elemzés pontos rögzítését és kvantitatív elemzését.

Az orvosbiológiai kutatásban a FIS4 hullámfront -érzékelőA rendszert széles körben használják a címké nélküli, hosszú távú, háromdimenziós kvantitatív fázisú képalkotáshoz, például a COS-7, a HT1080, az RPE, a CHO, a HEK és az elsődleges idegsejtek, amelyek jelentősen csökkentik a fototoxikus interferenciát és új perspektívát biztosítanak a celluláris dinamika tanulmányozásához. Ez a technológia kiváló fázis-késleltetési képalkotást is tartalmaz, lehetővé téve a kettős töréses szubcelluláris struktúrák, például a kollagénszálak és a citoszkeleton nagy kontrasztú megjelenítését, jelentősen elősegítve a szöveti mechanika és a patológia vizsgálatát.

Ezenkívül aA FIS4 hullámfront -érzékelése Az építészet megmutatja a keresztirányú és az interdiszciplináris terjeszkedés jelentős potenciálját. Műszaki koncepcióit sikeresen kiterjesztették a röntgen, a középső hullámú infravörös (MWIR) és a hosszú hullámú infravörös (LWIR) sávok új fázisú képalkotó rendszereire, amelyek új mérési megoldásokat kínálnak az anyagtudományhoz, a hőkezeléshez és a nemzetbiztonsághoz. Az utóbbi években az érzékelőt széles körben alkalmazták olyan feltörekvő forgatókönyvekben, mint például a metasurface fázis manipuláció értékelése és a kétdimenziós anyagok optikai tulajdonságának jellemzése, amely kritikus értékét és széles körű alkalmazhatóságát mutatja be az optika és az anyagtudomány területén a multidiszciplináris innováció előmozdításában.

AFIS4 hullámfront -érzékelő Folytatja az alkalmazáshatárokat, a hullámfront mérési kihívások megoldását több forgatókönyvben egyetlen rendszerrel, a csúcskategóriás gyártást, az élettudományi kutatást és a legmodernebb anyagfejlesztést támogató egyik fő eszközévé.
