A FIS4 UV hullámfront-érzékelő középpontjában a Bojiong úttörő randomizált kódoló négyhullámú diffrakciós technológiája fekszik. Ez az úttörő technológia lehetővé teszi az interferenciát a hátsó fókusz síkban, még a minimális fényforrás -koherencia mellett is, jelentősen csökkentve a fényforrás -koherencia korlátozásait és hatékonyan kiküszöbölve a fázisváltás követelményét. A fejlett ultraibolya képalkotó rendszerrel integrálva a FIS4 UV hullámfront-érzékelő valós idejű hullámfront mérési képességeket kínál, kivételes rezgésállóságot és robusztusságot mutatva. Lenyűgözően nanométer méretű pontosságot ér el, még rezgésszigetelő rendszerek nélkül is. Ez a képesség új lehetőségeket nyit meg a nagy pontosságú mérésekhez változatos és igényes környezetben. A Bojiong Optoelectronics az optikai teljesítménymérés és elemzés forradalmasítására szolgál, és az iparág példátlan korszakát vezeti a pontosság és a hatékonyság korszakához. Az új referenciaértékek beállításával a pontosság és az működési könnyűség érdekében a FIS4 UV hullámfront -érzékelő felhatalmazza a kutatókat és az iparágakat az optikai innováció határainak nyomására.
|
Fényforrás típusa |
Folyamatos lézer ， impulzus lézer, LED, halogén lámpa és más szélessávú fényforrások |
|
Hullámhonttartomány |
200nm ~ 400nm |
|
Célméret |
13,3 mm × 13,3 mm |
|
Térbeli felbontás |
26 m m m |
|
Fázis kimeneti felbontás |
512 × 512 |
|
Abszolút pontosság |
10nmrms |
|
Fázisfelbontás |
≤ 2nmrms |
|
Dinamikus tartomány |
≥90 μm |
|
Mintavételi sebesség |
32 kép / mp |
|
Valós idejű feldolgozási sebesség |
5Hz （Teljes felbontásnál） |
|
Interfész típus |
USB3.0 |
|
Dimenzió |
70 mm × 46,5 mm × 68,5 mm |
|
Súly |
körülbelül 240 g |
|
Hűtési módszer |
egyik sem |
◆ UV spektrum 200nm ~ 400nm sáv
◆ 2NM RMS magas fázisú felbontás
◆ 100% belföldön fejlődött
◆ Egyirányú fény ön interferenciája, nincs szükség referenciavilágításra
◆ Rendkívül erős rezgési ellenállás, nincs szükség optikai rezgés elszigetelésére
◆ Lézeres interferencia -bordító elnyomás kialakításával
◆ Támogassa a kollimált gerendákat, a magas NA-nem-összecsapott gerendákat

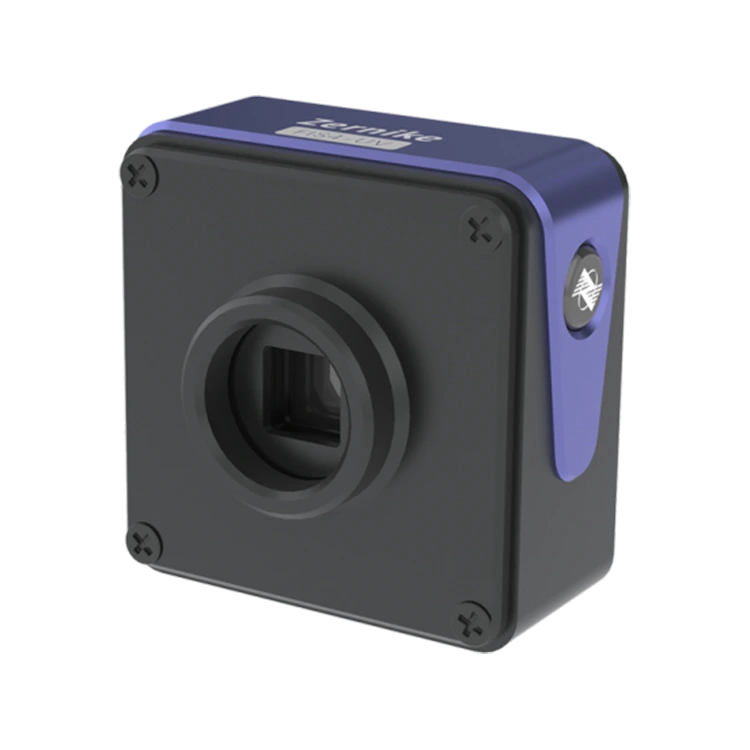

Ez a Bojiong FIS4 UV hullámfront -érzékelő, amelyet az optikai rendszer aberrációs méréséhez, az optikai rendszer kalibrálásához, a lapos (ostya) felületi alak méréséhez, az optikai gömb alakú felületi alak mérését stb.
|

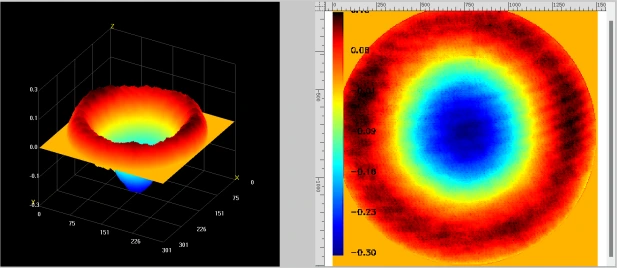

Lézernyaláb hullámfront detektálás |

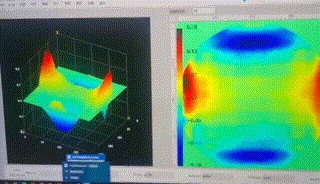

Hullámfront -detektálási válasz adaptív optika zernike mód |
|

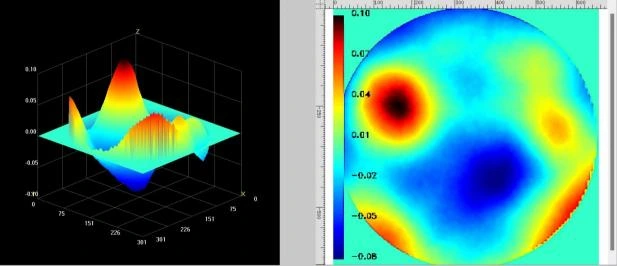

Példa az optikai rendszer aberrációs mérésére
|

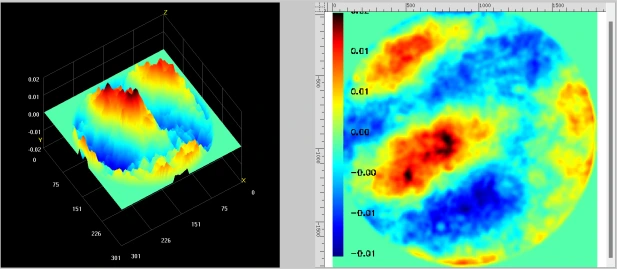

Optikai rendszer kalibrációs mérési példái
|
|

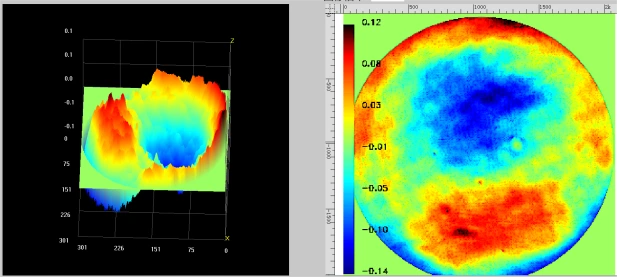

Példa az ostya felületének érdességének mérésére
|

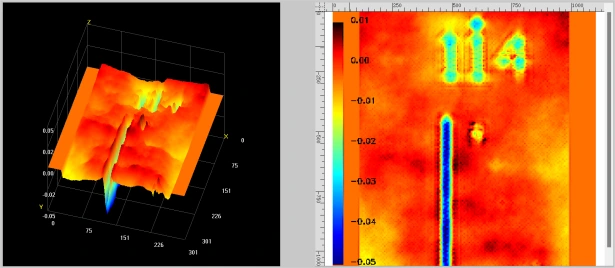

Mikro maratás morfológia mérés - Hiba -minta 1 # -114 vonalak |
A Bojiong FIS4 UV hullámfront -érzékelőt a Zhejiangi Egyetem és a szingapúri Nanyang Technológiai Egyetem professzorok csoportja fejlesztette ki. Rendkívül magas felbontású 512 × 512 (262144) fázispont, és nagy pontosságú hullámfront-mérést érhet el a 200 nm-es 400 nm-es sávban. Használható az optikai rendszer aberrációjának mérésére, az optikai rendszer kalibrálására, a sík (ostya) felszíni méréshez, az optikai gömb alakú felületmérés stb.
A FIS4 UV egyesíti a szabadalmaztatott véletlenszerűen kódolt négyhullámú diffrakciós technológiát az UV-kamerával, és zavarja a hátsó kép sík helyzetét. Alacsony követelményei vannak a fényforrás -koherenciára, és nem igényel fázisváltást. Valós idejű hullámfront mérést érhet el az UV képalkotó rendszerrel. Rendkívül magas vibrációs ellenállással és ultra-magas stabilitással rendelkezik, és rezgésszigetelés nélkül elérheti az NM-szintű precíziós mérést.
