FLS4 nagy felbontású hullámfront-érzékelő 400-1100NM

FIS4 nagy felbontású hullámfront-érzékelő 400-1100NM

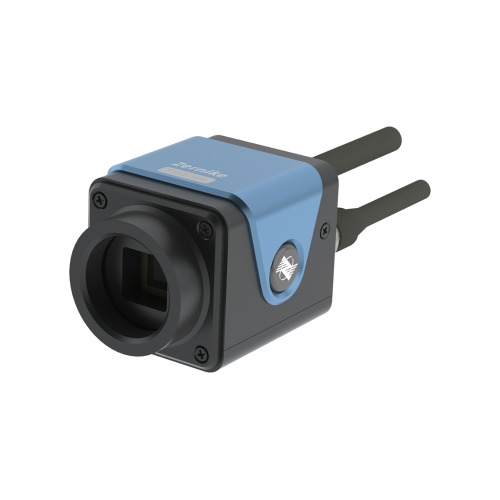

A bojiongFIS4 HR-W hullámfront-érzékelő 400-1100NMA 300x300 nagy felbontású fázisdetektálási pontok és a nagy teljesítményű számítási mag (a mérési pontosság legfeljebb 2nm RMS-ig), valós idejű hullámfront adatait teljes felbontással, másodpercenként 10 képkocka mellett. Forradalmian új, közönséges interferometria kialakítása biztosítja a stabil működést még a nagy vibrációs környezetben is, anélkül, hogy rezgésszigetelés lenne. A belföldön kifejlesztett véletlenszerűen kódolt rácsos és erőteljes rekonstrukciós algoritmus biztosítja a kiváló interferencia -ellenállást, a pontos mérési teljesítményt és a széles ipari alkalmazhatóságot.

BojiongFIS4-HR-W hullámfront-érzékelő 400-1100NM Bevezetés

A bojiongFIS4 nagy felbontású hullámfront-érzékelő 400-1100NMA cégünk legújabb nagy pontosságú optikai ellenőrző terméke. Ez megfelel az ISO 9001 és a Kínai Nemzeti Metrológiai Intézet (NIM) tanúsítási szabványoknak, és egyéves garanciával jár. AFIS4-HR-W hullámfront-érzékelőA közönséges interferometriát és a valós idejű hullámfront rekonstrukciós algoritmust használja fel, kiküszöbölve a fázisváltás szükségességét és kivételes rezgésállóságot kínálva. A legszigorúbb tudományos kutatási és ipari ellenőrzési követelmények kielégítésére tervezték, és plug-and-play működést és egyszerű karbantartást kínál.

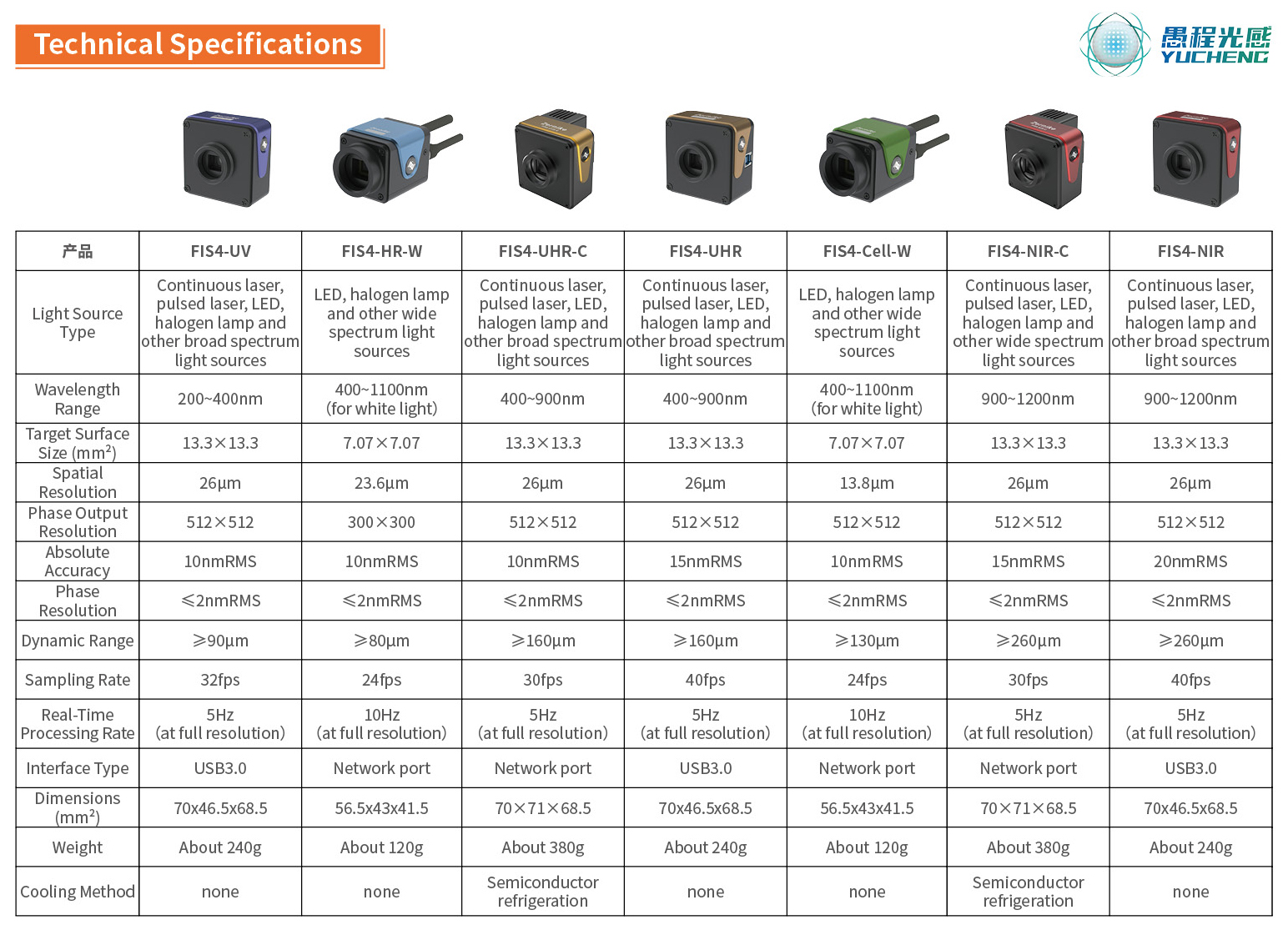

BojiongFIS4-HR-W hullámfront-érzékelő 400-1100NM Paraméter (specifikáció)

BojiongFIS4-HR-W hullámfront-érzékelő 400-1100NM Szolgáltatás és alkalmazás

 2006 óta: Yang Yongying professzor a Zhejiang Egyetemen elindította a széles spektrumotFIS4 sorozatú hullámfront -érzékelők17 éves kutatás és fejlesztés után, a közös út tervezésével és a valós idejű hullámfront rekonstrukciós algoritmusokkal.

· A hullámfront-adatok valós idejű észlelése rezgés nélkül lehetséges

elszigetelő platform.

· Az érzékenység elérheti a 2NM RMS -t.

· Az egyetlen optikai útvonal kialakítása kiküszöböli a referencia fény szükségességét, lehetővé téve a plug-and-play működést.

· A méret csak egy ököl mérete.

EzFIS4 nagy felbontású hullámfront-érzékelő 400-1100NMAz ipar, a tudományos kutatás és a nemzetvédelem kényelmes interferometriájának tervezése. Nagy felbontással, 300 × 300 (90 000) fázisponttal, széles spektrális válasz 400-1100 nm-es és 10 képkocka valós idejű 3D-s kijelzővel, ideális hullámfront-érzékelő mérőeszközt biztosít az olyan alkalmazásokhoz, mint a sugárhullám-mérés, az adaptív optika, az optikai rendszer kalibrációja, az optikai ablakok ellenőrzése, az optikai lapos és a spektrumi alakmérés.

BojiongFIS4-HR-W hullámfront-érzékelő 400-1100NM Alkalmazás

BojiongFIS4-HR-W hullámfront-érzékelő 400-1100NM  Részletek

AFIS4 nagy felbontású hullámfront-érzékelő 400-1100NMA szabadalmaztatott véletlenszerűen kódolt négyhullámú diffrakciós technológiát használja az egyetlen mért hullámfront ön interferenciájának elérése érdekében, és interferenciát generál a hátsó kép síkján. Minimális fényforrás -koherenciát igényel, és kiküszöböli a fázisváltás szükségességét, lehetővé téve az interferometrikus méréseket a szokásos képalkotó rendszerek segítségével. AFIS4-HR-W hullámfront-érzékelő Kivételes vibrációs ellenállást és stabilitást kínál, nanométeres pontosságot elérve a rezgés elkülönítésének nélkül. A mikrolens-tömb Hartmann-érzékelőkhöz képest több nagy felbontású fázisponttal, szélesebb hullámhossz-tartományban, nagyobb dinamikus tartományban és kiváló ára-teljesítmény aránygal büszkélkedhet.

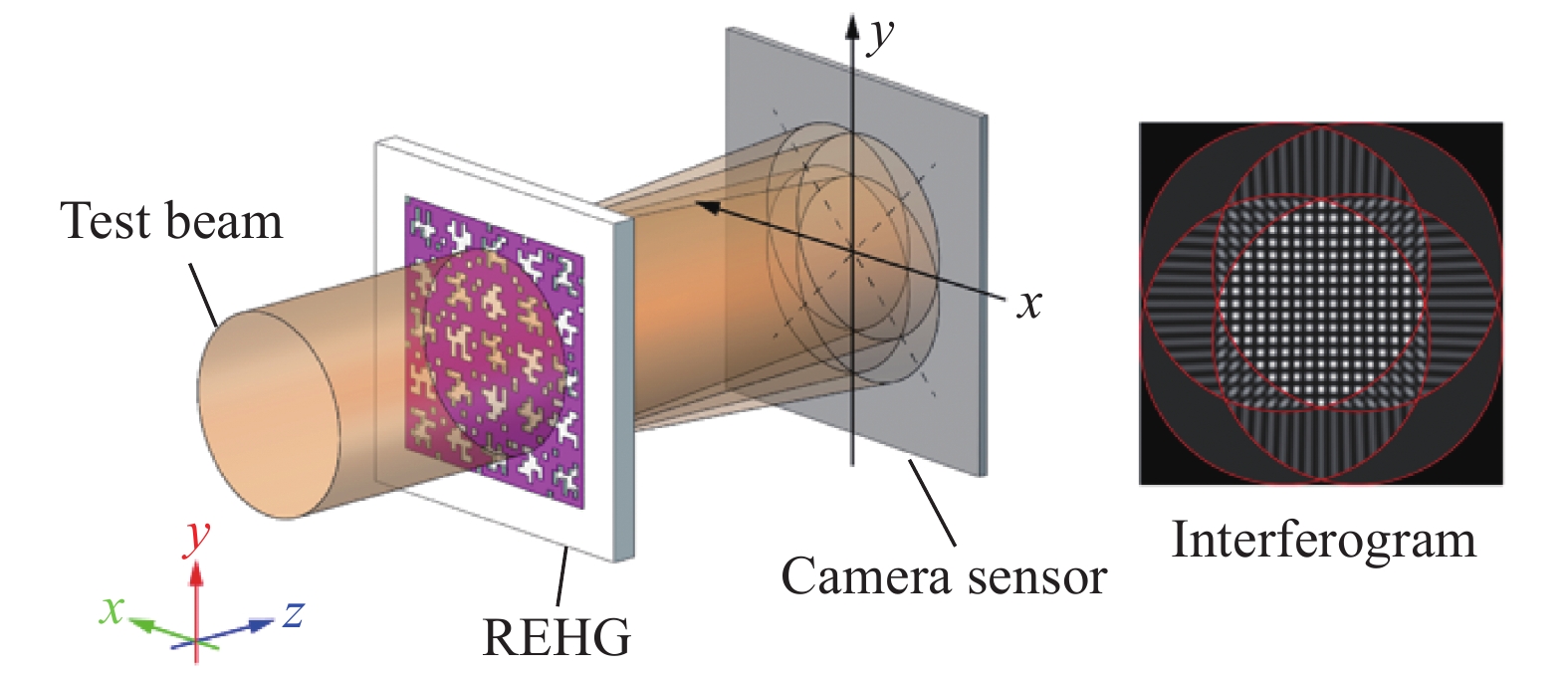

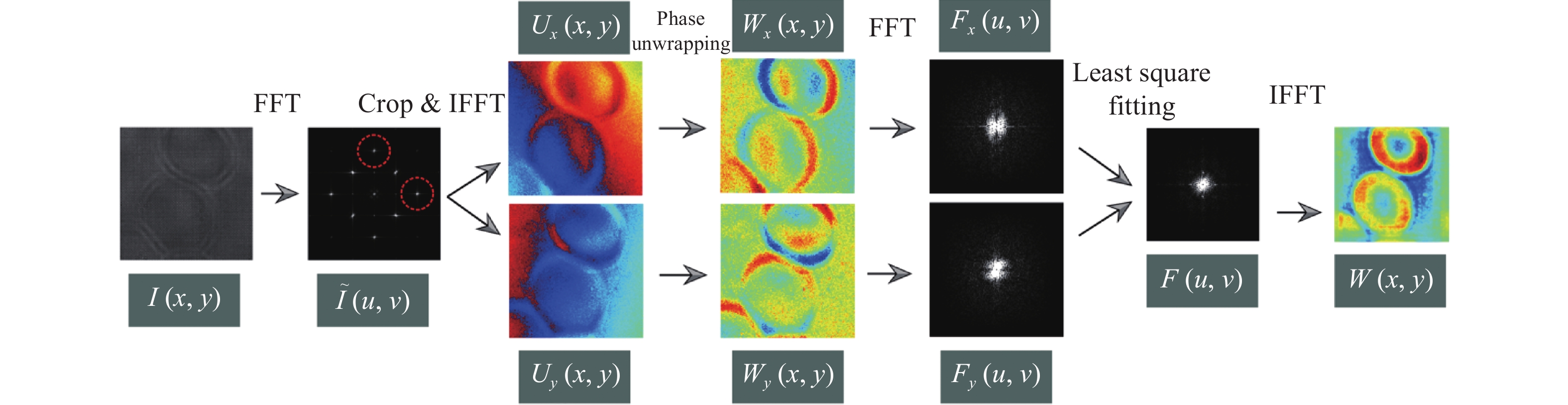

1. ábra. A fázis képalkotó alapelve négyhullámú oldalsó nyírási interferencia alapján véletlenszerűen kódolt hibrid rács (REHG) segítségével.

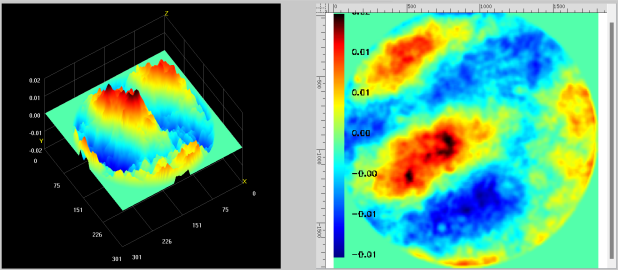

2. ábra.

AFIS4 hullámfront -érzékelő, egyedülálló előnyei miatt, mint például a kompaktság, a robusztusság, a nagy időbeli felbontás és a meglévő mikroszkópos rendszerekkel való kompatibilitás, erőteljes és sokoldalú eszközré vált, amely széles körű alkalmazásokkal rendelkezik a kutatásban és az iparban. A kezdetben a hagyományos optikai üzlet padlójának ellenőrzéséhez használták, ideértve az optikai alkatrészek tesztelését, a lézernyaláb -értékelést és az adaptív optikát, azóta kibővült, hogy magában foglalja az orvosbiológiai képalkotást, a nanorészecskék pozicionálását, a metasurface jellemzését és a hőmérsékleti gradiens jellemzését.

AFIS4 hullámfront -érzékelőA kompakt formatervezés megkönnyíti a meglévő mikroszkópos rendszerekbe történő integrálást, míg robusztusságát az az, hogy képes-e megőrizni a pontos interferometrikus érzékenységet még nagy vibrációs környezetben is. Ezenkívül a FIS4 hullámfront-érzékelő képes egy lövés mérésekre, lehetővé téve a gyors dinamikus folyamatok rögzítését. Az orvosbiológiai kutatásban aFIS4 hullámfront -érzékelőHasználták címké nélküli, nagy felbontású, valósidejű képalkotáshoz különféle élő sejtek, például a COS-7, a HT1080 sejtek, az RPE sejtek, a CHO-sejtek, a HEK-sejtek és az idegsejtek számára.

AFIS4 hullámfront -érzékelőA fázis késleltetési képalkotáshoz is felhasználták, erős kontrasztot biztosítva az anizotróp szövetek és szubcelluláris struktúrák, például a kollagénszálak és a citoszkeleton megjelenítéséhez. Ezt a technológiát kiterjesztették a röntgen, a közepes hullámhosszú infravörös (MWIR) és a hosszú hullámhosszú infravörös (LWIR) régiók fázisú képalkotására is, tovább bemutatva annak interdiszciplináris alkalmazási potenciálját. Ezenkívül a legújabb kutatások aFIS4 hullámfront -érzékelőSzéles körben alkalmazott hullámfront-érzékelő technológiával rendelkezik a metasurfák és a kétdimenziós anyagok jellemzésére, bemutatva annak különféle felhasználásait, valamint az optika és az anyagtudomány potenciális értékét.
