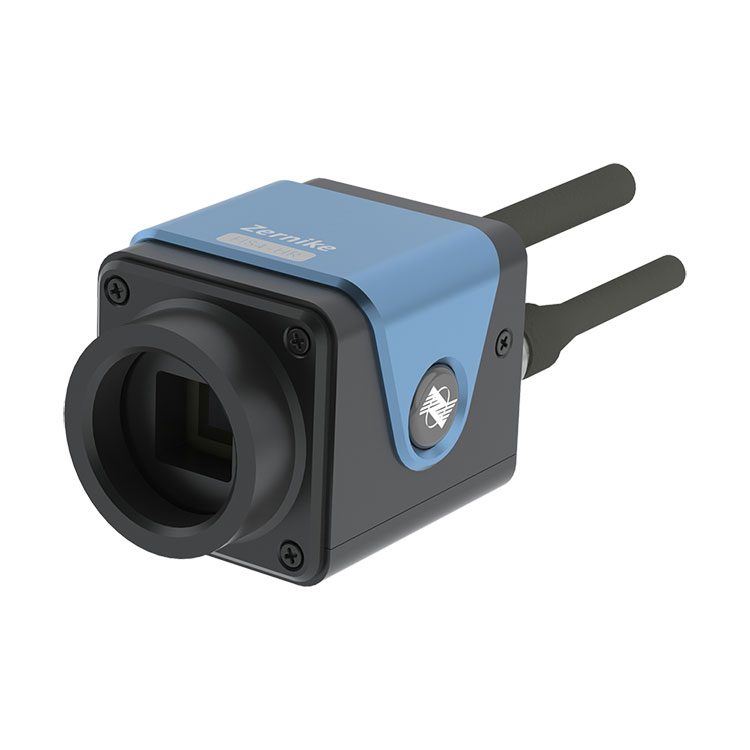

A nagyfelbontású hullámfront-analizátor szabadalmaztatott, véletlenszerűen kódolt négyhullámú diffrakciós technológiát használ, amely lehetővé teszi az érzékelő számára, hogy egyetlen mért hullámfrontban öninterferenciát érjen el, és interferenciát keltsen a hátsó képsík pozíciójában anélkül, hogy bonyolult fáziseltolási technikákra lenne szüksége. Egyszerű működésének, rendkívül magas rezgésállóságának és stabilitásának köszönhetően a BOJIONG Analyzer ideális hullámfront-érzékelő mérési megoldást kínál, amely nanométeres pontosságú méréseket végez anélkül, hogy szükség lenne rezgésszigetelésre, jelentősen javítva a mérési hatékonyságot és pontosságot.
Mindig ragaszkodunk az "első a minőség, az ügyfél az első" elvéhez, és szeretettel meghívjuk ügyfeleinket, hogy látogassanak meg hozzánk konzultáció céljából.
Termék név |
Nagy felbontású hullámfront analizátor |
Hullámhossz tartomány |
400-1100 nm |
Célméret |
7,07 mm × 7,07 mm |
Térbeli felbontás |
23,6 μm |
Kép pixel |
2048×2048 |
Fázis kimeneti felbontás |
300×300 (90000 pixel) |
Fázisfelbontás |
<2nmRMS |
Abszolút pontosság |
10 nmRMS |
Dinamikus hatókör |
110 μm (150 lm) |
Mintavételi gyakoriság |
24 képkocka/mp |
Valós idejű feldolgozási sebesség |
10 Hz (teljes felbontás mellett) |
Interfész típusa |
SZELET |
Dimenzió |
56,5 mm × 43 mm × 41,5 mm |
Súly |
kb 120g |
◆Széles spektrumú, 400-1100 nm-es sáv
◆ 300×300 (90000) fázispont nagy felbontása
◆ Ultra-nagy rezgésállóság, nincs szükség optikai rezgésszigetelésre
◆Egycsatornás fény-öninterferencia, nincs szükség referenciatükörre
◆2nm RMS nagy fázisfelbontás
◆ Egyszerű és gyors interferencia-fényút kialakítása
◆Támogatja a kollimált nyalábokat és a nagy NA konvergált nyalábokat
Ez a BOJIONG nagy felbontású hullámfront-analizátor lézersugár hullámfront-érzékelésére, adaptív optikára, felületforma-mérésre, optikai rendszer kalibrálására, optikai ablakérzékelésére, optikai síkra, gömbfelület-alakmérésre, felületi érdesség-érzékelésre használható
lézersugár hullámfront érzékelés |
Optikai sík felületi alakmérés |
Optikai gömbfelületi alakmérés |
Optikai rendszerek aberrációmérés |
Optikai ablakdarab felismerés |
Az anyagon belüli rácseloszlás mérése |
Adaptív optika – hullámfront-érzékelési válasz Zernike módban |
|
BOJIONG High Resolution Wavefront Analyzer, amelyet a Zhejiang Egyetem és a Szingapúri Nanyang Műszaki Egyetem professzoraiból álló csapat fejlesztett ki, hazai szabadalmaztatott technológiával, a diffrakciót és az interferenciát kombinálva közös négyhullámú keresztirányú nyírási interferenciát ér el, kiváló érzékelési érzékenységgel és rezgéscsillapítással teljesítményt, és valós idejű és nagy sebességű dinamikus interferometriát képes megvalósítani rezgésszigetelés nélkül. A valós idejű mérés több mint 10 képkockát mutat. Ugyanakkor a FIS4 érzékelő ultra-nagy fázisfelbontása 512×512 (260 000 fázispont), a mérési sáv 200nm~15μm, a mérési érzékenység eléri a 2nm-t, és a mérés ismételhetősége jobb, mint 1/1000λ ( RMS). Használható lézersugár minőségelemzésére, plazmaáramlási tér detektálására, nagysebességű áramlási téreloszlás valós idejű mérésére, optikai rendszer képminőség-értékelésére, mikroszkópos profilmérésre és biológiai sejtek kvantitatív fázisú képalkotására.
FIS4 Az egyes terméksorozatok műszaki paraméterei |
||||||
|
|
|
|
|
|
|
Termék |
FIS4-UV |
FIS4-HR |
FIS4 ÓRA |
FIS4-HS |
FIS4-Cell |
FIS4-NIR |
Hullámhossz tartomány |
200-450 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
900-1200 nm |
Célméret mm² |
13,3×13,3 |
7,07 × 7,07 |
13,3×13,3 |
10,24×10,24 |
7,07 × 7,07 |
13,3×13,3 |
Térbeli felbontás |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
Kép pixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Fázis kimeneti felbontás |
512×512 (262144 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
420×420 (176400 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
Fázisfelbontás |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Abszolút pontosság |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
Dinamikus hatókör |
90μm (256 perc) |
110 μm (150 perc) |
162 μm (256 perc) |
132 μm (210 perc) |
110 μm (150 perc) |
270 μm (256 perc) |
Mintavételi gyakoriság |
32 fps |
24 képkocka/mp |
45 fps |
107 fps |
24 képkocka/mp |
45 fps |
Valós idejű feldolgozási sebesség |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) Támogatja a késleltetett kötegelt feldolgozást |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
Interfész típusa |
USB3.0 |
SZELET |
USB3.0 |
SZELET |
SZELET |
USB3.0 |
Külső interfész |
- |
- |
- |
- |
C port |
- |
Mérete mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
súly |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 120 g |
körülbelül 240 g |
