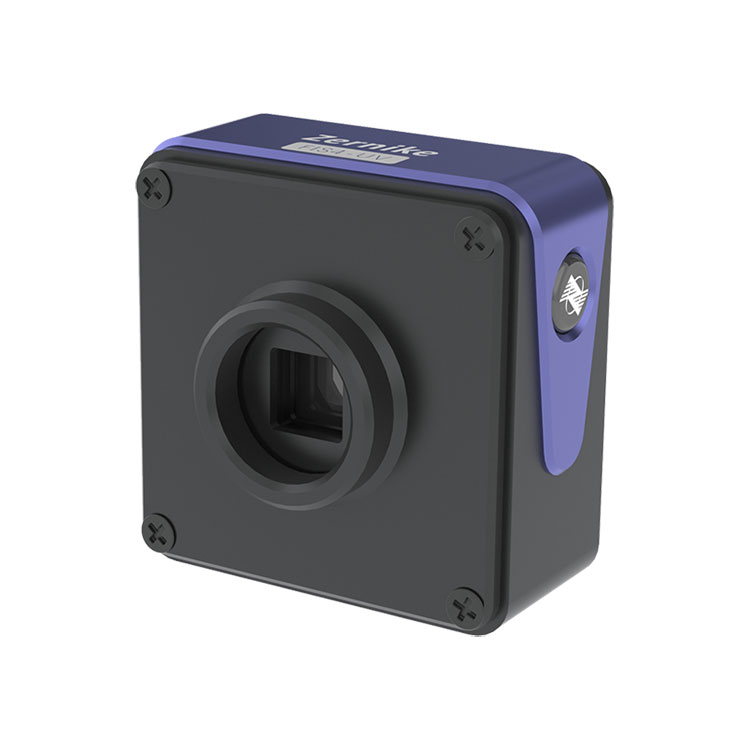

Ez az 512 × 512 pixeles (262 144 fázispont) felbontású ultraibolya hullámfront-analizátor képes interferenciamérés elvégzésére a hátsó fókuszsíkban. A technológia alacsony koherenciaszintet igényel a fényforrástól, és kiküszöböli a fáziseltolás szükségességét. Az ultraibolya képalkotó rendszerrel a készülék valós idejű hullámfront mérést tud elérni. Kivételes rezgésállósággal és stabilitással rendelkezik, lehetővé téve a nanométer szintű mérési pontosságot anélkül, hogy rezgésszigetelő berendezésekre lenne szükség.
|
Termék név |
Ultraibolya hullámfront analizátor |
|
Hullámhossz tartomány |
200-450 nm |
|
Célméret |
13,3 mm × 13,3 mm |
|
Térbeli felbontás |
26 μm |
|
Mintavételi felbontás |
512×512 (262144 pixel) |
|
Fázisfelbontás |
＜2nmRMS |
|
Abszolút pontosság |
10 nmRMS |
|
Dinamikus hatókör |
90 μm (256 perc) |
|
Mintavételi gyakoriság |
32 fps |
|
Valós idejű feldolgozási sebesség |
10 Hz (teljes felbontás) |
|
Interfész típusa |
USB3.0 |
|
Dimenzió |
70 mm × 46,5 mm × 68,5 mm |
|
Súly |
körülbelül 240 g |
◆2nm RMS nagy fázisfelbontás
◆UV spektrum 200nm ~ 450nm sáv
◆ 512×512 (262144) fázispontos ultranagy felbontás
◆Egycsatornás fény öninterferencia, nincs szükség referenciafényre
◆ Rendkívül erős rezgéscsillapító teljesítmény, nincs szükség optikai rezgésszigetelésre
◆ Csakúgy, mint a képalkotás, egyszerű és gyors optikai útépítés
◆Támogatja a kollimált és a magas NA nem kollimált sugarakat
Ez a BOJIONG ultraibolya hullámfront-analizátor optikai rendszer aberráció mérésére, optikai rendszer kalibrálására, lapos (ostya) felület alakjának mérésére, optikai gömbfelület alakjának mérésére stb.
|
Lézersugár hullámfront érzékelés |
Az adaptív optika Zernike mód hullámfront-észlelési reakciója |
|
Példa optikai rendszer aberrációmérésére |
Optikai rendszer kalibrációs mérési példák |
|
Példa ostya felületi érdesség mérésére |
Mikromaratási morfológiai mérés - hibaminta 1 # -114 sor |
A Zhejiang Egyetem és a Szingapúri Nanyang Műszaki Egyetem professzorai által kifejlesztett BOJIONG Ultraviolet Wavefront Analyzer hazai szabadalmaztatott technológiával kombinálja a diffrakciót és az interferenciát, hogy közös négyhullámú keresztirányú nyírási interferenciát érjen el, kiváló érzékelési érzékenységgel és rezgéscsillapító teljesítménnyel. , és valós idejű és nagy sebességű dinamikus interferometriát képes megvalósítani rezgésszigetelés nélkül. A valós idejű mérés több mint 10 képkockát mutat. Ugyanakkor a FIS4 érzékelő ultra-nagy fázisfelbontása 512×512 (260 000 fázispont), a mérési sáv 200nm~15μm, a mérési érzékenység eléri a 2nm-t, és a mérés ismételhetősége jobb, mint 1/1000λ ( RMS). Használható lézersugár minőségelemzésére, plazmaáramlási tér detektálására, nagysebességű áramlási téreloszlás valós idejű mérésére, optikai rendszer képminőség-értékelésére, mikroszkópos profilmérésre és biológiai sejtek kvantitatív fázisú képalkotására.
|
FIS4 Az egyes terméksorozatok műszaki paraméterei |
||||||
|
|
|
|
|
|
|
|
|
Termék |
FIS4-UV |
FIS4-HR |
FIS4 ÓRA |
FIS4-HS |
FIS4-Cell |
FIS4-NIR |
|
Hullámhossz tartomány |
200-450 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
900-1200 nm |
|
Célméret mm² |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Térbeli felbontás |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kép pixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Fázis kimeneti felbontás |
512×512 (262144 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
420×420 (176400 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
|
Fázisfelbontás |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Abszolút pontosság |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dinamikus hatókör |
90μm (256 perc) |
110 μm (150 perc) |
162 μm (256 perc) |
132 μm (210 perc) |
110 μm (150 perc) |
270 μm (256 perc) |
|
Mintavételi gyakoriság |
32 fps |
24 képkocka/mp |
45 fps |
107 fps |
24 képkocka/mp |
45 fps |
|
Valós idejű feldolgozási sebesség |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) Támogatja a késleltetett kötegelt feldolgozást |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
|
Interfész típusa |
USB3.0 |
SZELET |
USB3.0 |
SZELET |
SZELET |
USB3.0 |
|
Külső interfész |
- |
- |
- |
- |
C port |
- |
|
Mérete mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
súly |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 120 g |
körülbelül 240 g |
