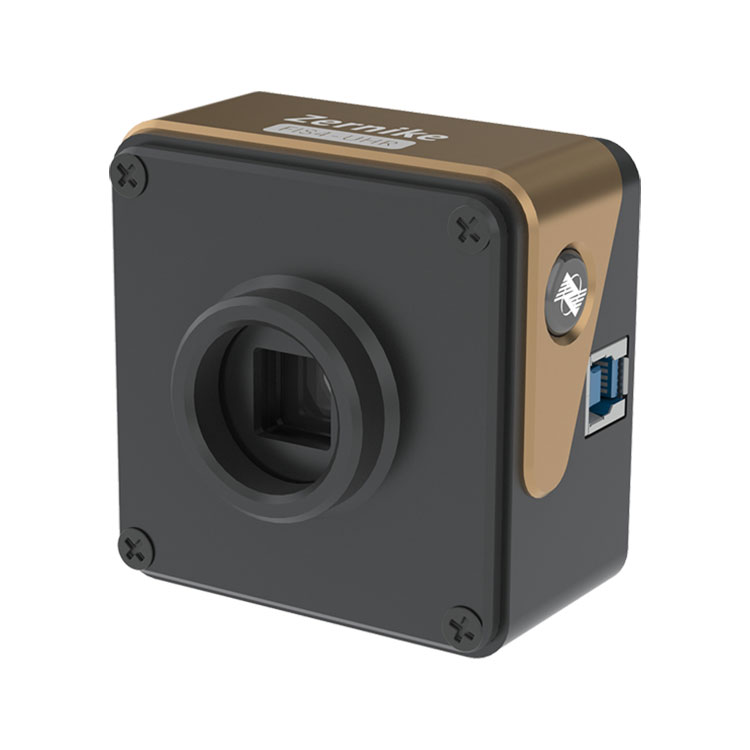

Az Ultra High Resolution Wavefront Analyzer kiváló rezgésállósággal büszkélkedhet, így megbízható méréseket tesz lehetővé rezgésszigetelő platform használata nélkül is. Nanométer szintű pontosságot ér el az adatokban. Kiváló a felületi mikroprofilok elemzésében, szuper magas, 512×512 felbontásával, ami 262 144 fázispontnak felel meg, átfogó lefedettséget biztosítva a részletes elemzéshez. Széles spektrális választartománya 400-1100 nanométer között alkalmassá teszi különféle fényforrásokhoz. Ezenkívül valós idejű 3D, teljes felbontású eredménymegjelenítést kínál 10 képkocka/másodperc sebességgel, dinamikus és azonnali nézetet biztosítva a hullámfront adatairól. Ez átfogó megoldást jelent a hullámfront-érzékelési és mérési igényekhez.
|
Termék név |
Ultra nagy felbontású hullámfront analizátor |
|
Hullámhossz tartomány |
400-1100 nm |
|
Célméret |
7,07 mm × 7,07 mm |
|
Térbeli felbontás |
23,6 μm |
|
Mintavételi felbontás |
2048×2048 |
|
Fázisfelbontás |
300×300 (90000 pixel) |
|
Abszolút pontosság |
＜2nmRMS |
|
Dinamikus hatókör |
10 nmRMS |
|
Mintavételi gyakoriság |
110 μm (150 lm) |
|
Valós idejű feldolgozási sebesség |
24 képkocka/mp |
|
Interfész típusa |
10 Hz (teljes felbontás mellett) |
|
Dimenzió |
SZELET |
|
Súly |
56,5 mm × 43 mm × 41,5 mm |
|
Hullámhossz tartomány |
kb 120g |
◆ 512×512 (262144) fázispontos ultranagy felbontás
◆Széles spektrumú, 400-1100 nm-es sáv
◆Egycsatornás fény öninterferencia, nincs szükség referenciafényre
◆2nm RMS nagy fázisfelbontás
◆ Csakúgy, mint a képalkotás, egyszerű és gyors optikai útépítés
◆ Ultra-nagy rezgésállóság, nincs szükség optikai rezgésszigetelésre
◆Támogatja a kollimált nyalábokat és a nagy NA konvergált nyalábokat
Ez a BOJIONG ultranagy felbontású hullámfront-analizátor lézersugár hullámfront-érzékelésére, adaptív optikára, felületi alakmérésre, optikai rendszer kalibrálására, optikai ablakérzékelésére, optikai síkra, gömbfelület alakjának mérésére, felületi érdesség-érzékelésre használható.
|
lézersugár hullámfront érzékelés |
Optikai sík felületi alakmérés |
|
Optikai gömbfelületi alakmérés |
Optikai rendszerek aberrációmérés |
|
Optikai ablakdarab felismerés |
Az anyagon belüli rácseloszlás mérése |
|
Adaptív optika – hullámfront-érzékelési válasz Zernike módban |
|
A Zhejiang Egyetem és a Szingapúri Nanyang Műszaki Egyetem professzorai által kifejlesztett BOJIONG Ultra High Resolution Wavefront Analyzer hazai szabadalmaztatott technológiával kombinálja a diffrakciót és az interferenciát, hogy közös négyhullámú keresztirányú nyírási interferenciát érjen el, kiváló érzékelési érzékenységgel és anti- rezgési teljesítményt, és valós idejű és nagy sebességű dinamikus interferometriát képes megvalósítani rezgésszigetelés nélkül. A valós idejű mérés több mint 10 képkockát mutat. Ugyanakkor a FIS4 érzékelő ultra-nagy fázisfelbontása 512×512 (260 000 fázispont), a mérési sáv 200nm~15μm, a mérési érzékenység eléri a 2nm-t, és a mérés ismételhetősége jobb, mint 1/1000λ ( RMS). Használható lézersugár minőségelemzésére, plazmaáramlási tér detektálására, nagysebességű áramlási téreloszlás valós idejű mérésére, optikai rendszer képminőség-értékelésére, mikroszkópos profilmérésre és biológiai sejtek kvantitatív fázisú képalkotására.
|
FIS4 Az egyes terméksorozatok műszaki paraméterei |
||||||
|
|
|
|
|
|
|
|
|
Termék |
FIS4-UV |
FIS4-HR |
FIS4 ÓRA |
FIS4-HS |
FIS4-Cell |
FIS4-NIR |
|
Hullámhossz tartomány |
200-450 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
400-1100 nm |
900-1200 nm |
|
Célméret mm² |
13,3×13,3 |
7,07 × 7,07 |
13,3×13,3 |
10,24×10,24 |
7,07 × 7,07 |
13,3×13,3 |
|
Térbeli felbontás |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kép pixel |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Fázis kimeneti felbontás |
512×512 (262144 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
420×420 (176400 pixel) |
300×300 (90000 pixel) |
512×512 (262144 pixel) |
|
Fázisfelbontás |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Abszolút pontosság |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dinamikus hatókör |
90μm (256 perc) |
110 μm (150 perc) |
162 μm (256 perc) |
132 μm (210 perc) |
110 μm (150 perc) |
270 μm (256 perc) |
|
Mintavételi gyakoriság |
32 fps |
24 képkocka/mp |
45 fps |
107 fps |
24 képkocka/mp |
45 fps |
|
Valós idejű feldolgozási sebesség |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) Támogatja a késleltetett kötegelt feldolgozást |
10 Hz (Teljes felbontás) |
10 Hz (Teljes felbontás) |
|
Interfész típusa |
USB3.0 |
SZELET |
USB3.0 |
SZELET |
SZELET |
USB3.0 |
|
Külső interfész |
- |
- |
- |
- |
C port |
- |
|
Mérete mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
súly |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 240 g |
körülbelül 120 g |
körülbelül 120 g |
körülbelül 240 g |
