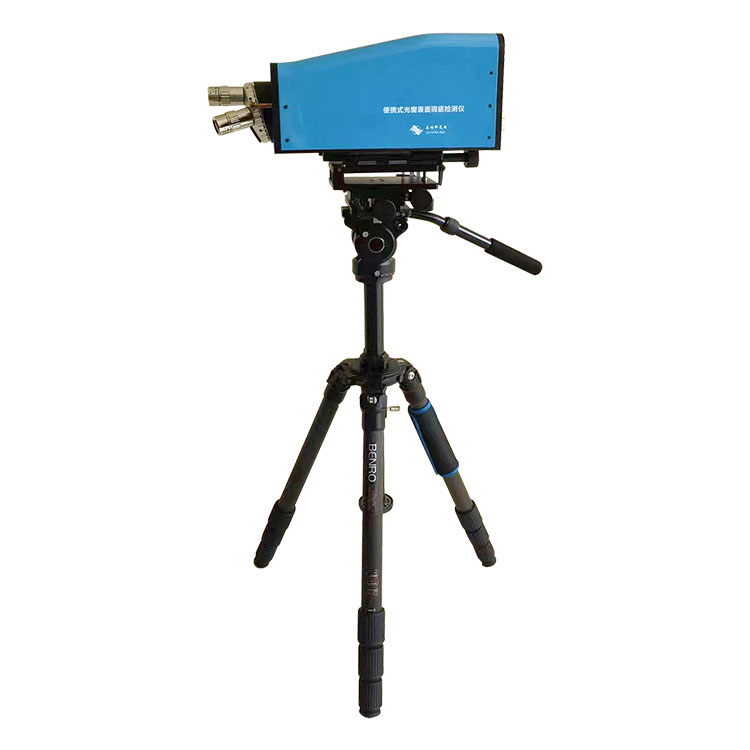

A BOJIONG hordozható 3D-s mikromorfológiai detektorának hordozható állvány kialakítása lehetővé teszi a gyors beállítást és beállítást bel- és kültéren egyaránt. 120°-os durva- és finombeállításokat tud elérni a dőlésszögben és 360°-os elforgatásban, biztosítva az alkalmazások széles körét és a nagy pontosságú érzékelést. A nyírási differenciálinterferometria technológia lehetővé teszi, hogy a rendszer nagyobb dinamikus érzékelési tartományt tudjon felmutatni, amely szélesebb körű alkalmazásokhoz is alkalmas.
Hordozható 3D mikromorfológiai érzékelő adaptív FIS4-HR érzékelő |
|
◆ Széles spektrumtartomány (400-1100 nm) ◆ 90 000 fázispont nagy felbontása ◆ 2nm RMS Nagy fázisfelbontás |
Hordozható 3D mikromorfológiai érzékelő adaptív FIS4-UHR érzékelő |
|
◆ Széles spektrumtartomány (400-1100 nm) ◆ Szuper nagy felbontás, 262144 fázispont ◆ 2nm RMS Nagy fázisfelbontás |
◆ Nincs referenciafelület, jó rezgésállóság
◆Külső és helyszíni gyors elrendezési alkalmazások tesztelése
◆Több szögű durva beállítás és finombeállítás a nagy pontosságú érzékelés széles tartományának biztosítása érdekében
◆Több objektív objektív váltás, nagy látómező, nagy felbontás
◆ Magas költségű teljesítmény, kompakt szerkezet, egyszerű kezelés
◆Erőteljes digitális hullámfront-rekonstrukciós képfeldolgozó szoftvercsomag
A BOJIONG hordozható 3D mikromorfológiai detektort a világos ablakok aprólékos beállítására, hangolására és minőségbiztosítására tervezték. Ez egy sokoldalú műszer a nagy pontosságú optikai komponensek értékeléséhez, és a következőket kínálja:
A felületi hibák méreteinek fejlett észlelése, amely kritikus a különböző nagy pontosságú optikai elemek integritásának és teljesítményének megőrzéséhez.
A komponensek felületi érdességének átfogó értékelése, a minta háromdimenziós mikromorfológiájának megjelenítésével párosulva, amely támogatja a fejlett anyag- és felületelemzést.
A robusztus közös útú interferometrikus rendszer megbízható működést biztosít, és rugalmasan végez online mintaérzékelést, ha állványra van szerelve, sokféle környezetben.
3D-s metallurgiai mikroszkópként működik, részletes felületi mikromintázat-képalkotást és -elemzést biztosít a precíziós anyagok és alkatrészek széles skálájához, és rögzíti a lényeges körvonal- és képadatokat.
Szabványos vonalszélesség 3D mérés |
Világos ablak felületi karcolási mélységének 3D mérése |

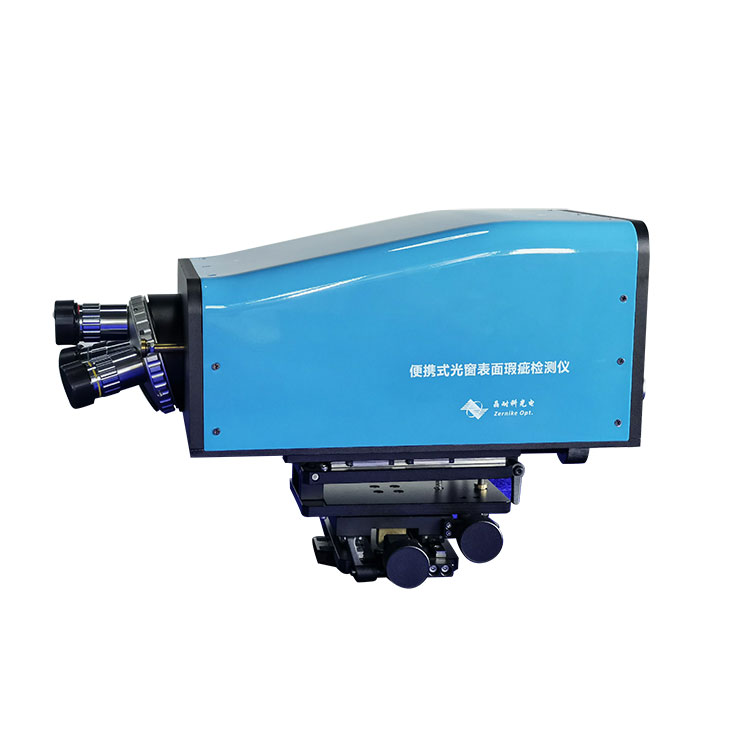

A BOJIONG hordozható 3D mikromorfológiai detektor vizsgálata során ez az ellenőrző rendszer fejlett kétkamerás képalkotási technológiával van felszerelve. A nagy felbontású mikroszkópos lencsét kifejezetten az optikai alkatrészek felületén lévő karchibák azonosítására, valamint a szélesség, mélység és felületi érdesség pontos mérésére tervezték. A képalkotó kamera széles látómezővel rendelkezik, amely lehetővé teszi a felületi hibák gyors azonosítását és szélességének mérését. Eközben egy nagy pontosságú digitális hullámfront interferometrikus szenzor képes három dimenzióban pontosan elemezni a karcolások mélységét. A rendszer ezenkívül rendelkezik az XYZ tengelyek mentén történő 3D-s útmutató beállítással, valamint dőlésszög- és dőlésszög-beállítási lehetőségekkel, amelyek biztosítják a célpont és a berendezés érzékelési optikai tengelyének pontos beállítását. Sőt, a rendszert úgy tervezték, hogy állványra szerelhető legyen, hogy különböző észlelési célpontok, köztük nagy rekesznyílású fényablakok és nagy optikai elemek is elférjen, és bármilyen irányban ellenőrizhető. Az alkalmazott közös útú interferometrikus technológia kiváló rezgésállóságot és külső zavaró ellenállást biztosít, így különösen alkalmas precíz mérésre és észlelésre olyan környezetben, mint a műhelyek és a szabadban. Az interferometrikus érzékelővel cégünk által kifejlesztett felületforma-érzékelő interferométer és mikrostruktúra-érzékelő profilométer számos területen sikeresen alkalmazható, a Zygo interferométereihez hasonló detektálási pontossággal.
