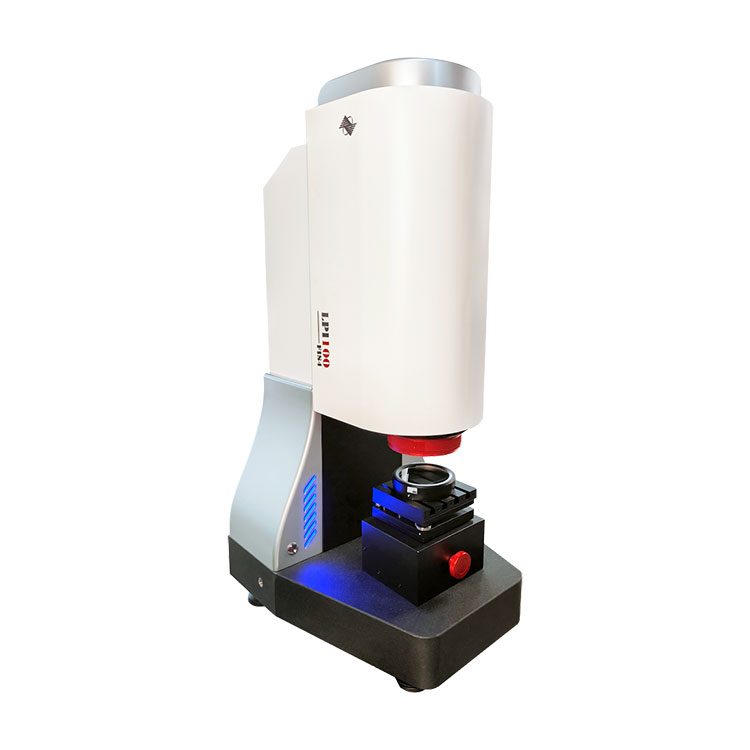

Az LPI-100 függőleges négyhullámú dinamikus interferométer, amely akár 15 képkocka/másodperc sebességgel képes valós idejű dinamikus mérésekre, pontosan lekéri a sík optikai elemek felületi alakját 100 mm-es apertúrán belül, négyhullámú közös útnyírással. technológia és az interferenciamintázat demodulációja. Az interferométer felhasználóbarát, gyorsan üzembe helyezhető, megbízhatóan működik, és nagyon pontos mérést végez. Megbízható adattámogatást nyújt optikai feldolgozó cégek, akadémiai intézmények, metrológiai osztályok, tudományos szervezetek kutatói és tudományos dolgozatokat író szakemberek számára, így munkájuk során felbecsülhetetlen értékű eszköz.
|
termék név |
Függőleges négyhullámú dinamikus interferométer |
|
Ellenőrzési átmérő (mm) |
100*100 |
|
CCD pixel |
2048*2048 |
|
Mintavételi pont |
512*512 |
|
Hullámhossz (nm) |
632.8 |
|
Dinamikus tartomány (μm) |
100 |
|
Mérési pontosság PV érték |
±15 nm |
|
Precíziós effektív érték (λ) |
≤1/30 perc |
|
RMS mérési ismételhetőség (λ) |
≤1/1000l |
|
Mérési felbontás (nm) |
2 |
|
Valós idejű megjelenítés Képkockasebesség (Hz) |
10 |
|
Az érzékelő véletlenszerű elhelyezése |
Képfeldolgozó szerver |
|
Feldolgozó szoftverrel felszerelve |
"Four Wave Front Shear Wave Front rekonstrukciós szoftver" valós időben tudja megjeleníteni a kimeneti hullámfrontot: PV érték, RMS érték, TELJESÍTMÉNY érték |
|
A gép súlya (KG) |
50 |
◆ Akár 15 képkocka valós idejű dinamikus mérés
◆2nm RMS Nagy fázisfelbontás
◆ Szuper nagy felbontás 262144 fázisponttal
◆ A közös csatornás öninterferencia elve alapján a berendezésnek nincs szüksége referenciatükörre, és erős ellenállással rendelkezik Az interferencia képessége, a szokásos gyári környezetben a sík felület pontos észlelése is elérhető.
◆ Valós idejű dinamikus érzékelést tud megvalósítani, 15 képkocka/másodperc dinamikus érzékelést képes elérni
◆Független szellemi tulajdonjogokkal, költséghatékony, egyszerű beállítás, kompakt szerkezet
Ez a FIS4 négyhullámú interferometrikus érzékelőkkel felszerelt BOJIONG függőleges négyhullámú dinamikus interferométer, amely képes a szabványos síktükrök alakjának pontos érzékelésére. A kísérő szoftverfeldolgozó rendszer a vizsgált komponens felületének PV , RMS és POWER értékeit adja ki.
|
Szabványos lapos tükörfelület vizsgálati eredmények |
|
Optikai elem interferencia hullámfront
|
|
Zafír komponensek átviteli hullámfront érzékelése |
A BOJIONG függőleges négyhullámú dinamikus interferométer számos kulcsfontosságú funkcionális modulból áll, köztük egy megvilágító fényforrás modulból, egy másodlagos sugártágító modulból, egy hordozó modulból, egy pontfókuszáló modulból a minta igazításához és egy interferometrikus érzékelő modulból a felület érzékelésére. minták alakja.
A rendszer fényforrásmodulja 632,8 nm-es központi hullámhosszú hélium-neon gázlézert használ, amely precíz és stabil fényforrást biztosít az interferométer számára.
A másodlagos sugártágító modult úgy tervezték, hogy a sugár átmérőjét 100 mm-re növelje, biztosítva a kompatibilitást a nagy átmérőjű optikai alkatrészekkel, amelyek ellenőrzést igényelnek.
A színpadi rész platformként szolgál különféle sík optikai komponensek teszteléséhez, mint például lapos kristályok, egydobású lapkák, ablakforgácsok és sík reflektorok. A tárgyasztal X és Y tengelyes kézikerekekkel van felszerelve a minta helyzetének precíz szabályozásához, biztosítva, hogy a berendezés által kibocsátott fényfolt teljes mértékben lefedje a vizsgált minta felületét. Ezen túlmenően két beállító gomb van beépítve a tárgyasztalba a minta dőlésszögének finomhangolására, a vizsgálati síkot az optikai tengelyre merőlegesen igazítva.
A képalkotó rendszer kétkamerás beállítással rendelkezik. Az egyik kamera egy optikai képalkotó kamera, amely a pontfókuszáló modult alkotja, és segíti a minta igazítását. A minta visszatérési pontjának valós idejű helyzetének megfigyelésével a minta beállítható a mérés pontosságának biztosítása érdekében. A másik kameraút a FIS4 négyhullámú interferometrikus érzékelővel van felszerelve, amely a minta felületi alakjának érzékelésére szolgáló interferometrikus szenzormodul. A közös útú interferometrikus peremek rögzítésével valós idejű, háromdimenziós visszacsatolást biztosít a vizsgálati minta felszíni topográfiájáról. A kétkamerás rendszer képes egyidejű működésre, növelve a mérési folyamat hatékonyságát és pontosságát.
◆A készülék speciális szoftverrel van felszerelve, amelyet a „Függőleges négyhullámú dinamikus interferométerhez” terveztek, amely valós idejű 3D képeket képes megjeleníteni és kiadni a mért optikai elem felületéről, valamint PV, RMS és POWER értékeket szolgáltat a mért felület.
◆Továbbá a szoftver képes nyers mérési adatok exportálására, döntő fontosságú kvantitatív elemzési támogatást kínálva számos kutatási törekvéshez, és lehetővé teszi a felhasználók számára, hogy könnyen végezzenek későbbi adatelemzést és kutatási munkát.
