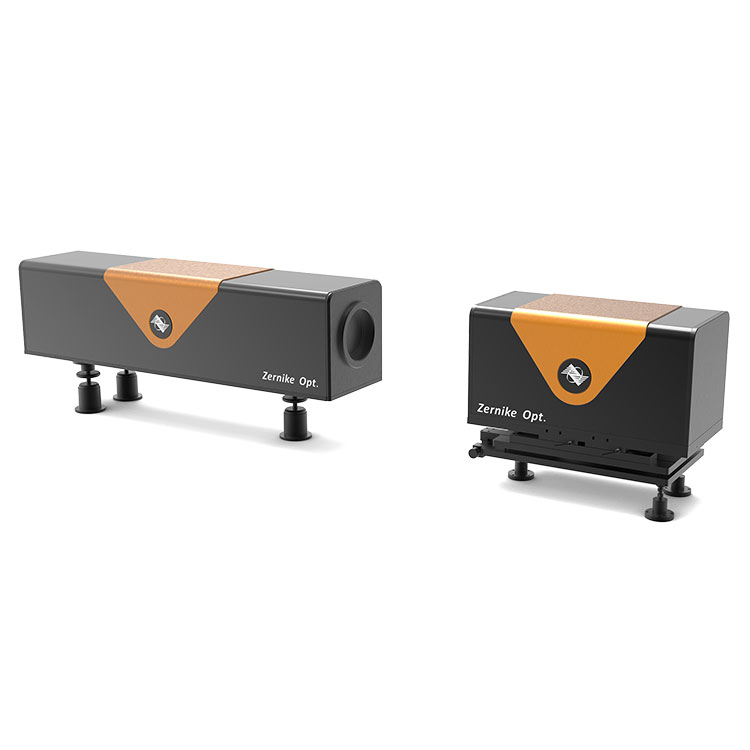

A BOJIONG Tranziens Flow-field Interferometer bevezetése erős technikai támogatást nyújt a fizikai jelenségek tanulmányozásához, a repülőgépek tervezésének optimalizálásához, a szimulációhoz és az előrejelzéshez, a biztonság és a megbízhatóság növeléséhez, valamint a repülés hatékonyságának javításához. Különféle speciális igényű mintavevő kamerákhoz, biológia területén fluoreszcens képalkotási technológiához, nagysebességű képrögzítés területén pedig csíkkamerákhoz és különféle nagysebességű kamerákhoz alkalmas.
Ezenkívül a független fejlesztésű külső négyhullámú interferencia-érzékelőnk (FIS4 External In, FIS4-EX1) egy 4f képalkotó rendszeren keresztül a kódolt rácsot a felhasználó dedikált kamerájára vetíti, így rugalmasságot és hatékonyságot ér el a külső hozzáférésben. Ez az innovatív kialakítás tovább bővíti a Tranziens Flow-field Interferometer alkalmazási körét, így nélkülözhetetlen nagy pontosságú mérőeszközzé válik a tudományos kutatásban és az ipari területeken.
Termék név |
Tranziens Flow-field Interferométer |
Alkalmazási hullámhossz és fényforrás |
Látható fény 527nm |
Impulzus fő működési frekvencia |
1-1000 Hz |
A hullámfront kaliber hatékony mérése |
Nem kevesebb, mint φ80 mm |
Objektum távolság |
1,5 m-4 m |
Torz hullámfront mérés térbeli felbontása |
≤1 mm |
Torz hullámfront mérési tartomány |
±10λ |
Pontatlan hullámfront mérés |
RMS≤(1/15)λ、PV≤0,2λ |
Mérési érzékenység |
1/15 perc |
Detektor pixel |
1280×1024 |
A rendszer összegyűjti a keretfrekvenciát |
Programozható, maximális képkockasebesség nem kevesebb, mint 450 Hz |
Nagy sebességű mintavételezési szinkronizálás vezérlés |
A lézerimpulzus szélessége ≤30 ns A lézer fényforrás impulzus jele és a detektor adatgyűjtési jele ugyanaz a lépés TTL jel szabvány interfész alkalmazása |
【Anti-interferencia】
A nagysebességű áramlási mező optikai aberráció hullámfront mérőrendszere egy modern közös útú térbeli fázismodulációs nyíró interferencia rendszert alkalmaz, amelynek lineáris vivője hatékonyan elnyomja a külső környezeti interferenciát.
【Nagy felbontású és nagy torzítású digitális érzékelés】
A CCD képgyűjtő rendszer akár 1280×1024 pixeles felbontással is rendelkezik, amely nagy sebességű adatátvitel révén precíz digitális érzékelést tesz lehetővé, alkalmas nagyfelbontású, nagy lineáris vivő és nagy torzítás észlelésére. A rendszer tudományos és részletes, nagy sebességű hullámfront-diagnosztikai eredményeket biztosít.
【Nagy sebességű jelgyűjtés】
Közeli infravörös DPSS lézerrel van felszerelve, amely folyamatosan vagy impulzus üzemmódban tud működni tranziens és integrált állapotokban, nagy sebességű jelgyűjtést ér el, maximum 450 Hz-es maximális képfrekvenciával. Kifejlesztett és felszerelt külső szinkron jelgyűjtő rendszerrel, amely biztosítja a jelek szinkron gyűjtését a változó áramlási mező célpontja és a nagy sebességű detektor között.
Ez a BOJIONGTtranziens Flow-field interferométer Különféle speciális követelményeket támasztó kamerák mintavételére alkalmas, a biológia területén különféle fluoreszcens képalkotási technikák, valamint a nagysebességű képrögzítés területén általában csíkkamerákat és különféle nagy sebességű kamerákat használnak.
Hullámfront torzítási index észlelése |
A szélcsatornában összegyűjtött Mach-korong áramlási tér interferencia peremei |
Mach lemez helyi észlelési diagramja |
Mach lemez helyi észlelési diagramja |
Professzionális szoftver modul
◆ Barátságos szoftver interfész, beleértve a 3D topográfiai megjelenítést, a kontúrtérkép megjelenítést, a PV, az RMS, a POW és egyéb numerikus kijelzőket
◆ Valós idejű dinamikus adatgyűjtési kijelző, könnyen dinamikusan megfigyelhető 3D hullámforma változás
◆A mérési terület szabadon választható kerek és négyzet alakú, és a kiválasztás után szabadon állítható
◆ Meg tudja mérni a magassági érték görbét, és kiszámítja a régió érdességét és egyéb numerikus paramétereket a vezeték meghúzásával
A BOJIONG Tranziens Flow-field Interferometer, amelyet a Zhejiang Egyetem és a szingapúri Nanyang Technological University professzoraiból álló csapat fejlesztett ki. Ezt a technológiát Kínában szabadalmazták, és a diffrakció és az interferencia elvét használja a fejlett négyhullámú laterális nyírási interferometria eléréséhez. Kiváló érzékelési érzékenységgel és rezgéscsillapító teljesítménnyel büszkélkedhet, lehetővé téve a valós idejű és nagy sebességű dinamikus interferometrikus méréseket rezgésszigetelés nélkül, másodpercenként 10 képkocka feletti képkocka sebességgel.
A FIS4 érzékelő rendkívül magas, 512 × 512 (260 000 fázispontot elérő) fázisfelbontásáról híres. Széles mérési tartománya van, 200 nanométertől 15 mikrométerig, mérési érzékenysége akár 2 nanométer, mérési ismételhetősége pedig jobb, mint 1/1000 λ (RMS). Ezek a tulajdonságok széles körben alkalmazhatóvá teszik a FIS4 érzékelőt különböző területeken, beleértve a lézersugár minőségelemzését, a plazmaáramlási tér érzékelését, a nagy sebességű áramlási téreloszlás valós idejű monitorozását, az optikai rendszerek képminőség-értékelését, a mikroszkópos profilméréseket és a kvantitatív fázisképalkotást. biológiai sejtekből.
