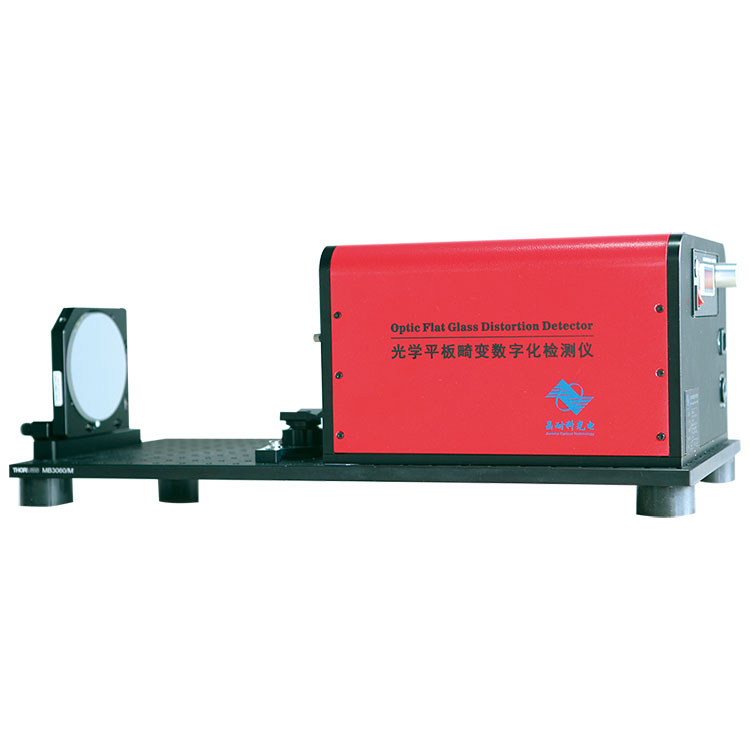

Kis méretű ablakdarabokat képes mérni, és megkönnyíti a próbaminták cseréjét. A lapos paneles ablaktorzítás-érzékelő négy hullámfrontos keresztirányú nyírási optikai közös út interferométerrel rendelkezik, változó nyírási sebességgel. Az interferométer rendszer kompakt felépítésű és stabil interferenciaperemekkel rendelkezik. A rendszer öninterferáló hullámfront technológiát használ a párhuzamos síkok és az átvitt hullámfrontok torzításainak észlelésére, így különösen alkalmas a műhelyben végzett helyszíni minőségellenőrzésre. A berendezés magas költség-teljesítmény arányt kínál.
|
Termék név |
Lapos ablaktorzítás-érzékelő |
|
Érzékelhető mintanyílás (mm) |
100-ig két cserélhető rekeszméret létezik: 40 és 100 |
|
CCD pixelek |
2048*2048 |
|
Hullámhossz (nm) |
633±10 |
|
Dinamikus tartomány (um) |
100 |
|
Precíziós PV-érték (λ) |
Jobb, mint 1/10 hullámhossz |
|
RMS mérési ismételhetőség (λ) |
1/1000 hullámhossz |
|
Érzékenység (nm) |
2 |
|
Valós idejű megjelenítési képsebesség (Hz) |
15 |
|
A rendszer véletlenszerű berendezésekkel van felszerelve |
Képfeldolgozó számítógép |
|
Feldolgozó szoftver |
Az "Industrial Window Component Distortion Detection Detection Instrument" szoftver valós idejű kimeneti hullámfront-értékeket képes megjeleníteni, például PV-értéket, RMS-értéket és TELJESÍTMÉNY-értéket. |
|
Teljes méretek (beleértve a minta szakaszát is) (mm) |
600 (hossz) x 300 (szélesség) x 180 (magasság) |
|
Teljes tömeg (KG) |
30 |
◆Közös út öninterferencia – nincs szükség referenciasíkra
◆Jó rezgésállóság, nincs szükség szigetelő platformokra, normál műhelykörnyezetben tesztelhető
◆Jó valós idejű teljesítmény, amely képes több tucat képkocka dinamikus észlelésére
◆Jó költséghatékonyság, egyszerű beállítás és kompakt szerkezet
A BOJIONG Flat Panel Window Distortion Detectort összehasonlították a jelenleg nemzetközileg általánosan használt ZYGO GPI interferométer eredményeivel. A PV, RMS és TELJESÍTMÉNY átlagos értékeit ugyanarra a komponensre vonatkozóan két készülékben külön-külön mértük, és az eredmények konzisztensek voltak. A berendezést a műhely helyszínére alkalmazták.
◆A síküveg torzulásainak észlelése okostelefonokban és nagyfelbontású felügyeleti ablakokban
◆ Nyalábminőség-érzékelés és tranziens hullámfront-észlelés
◆ Használható nagy pontosságú optikai rendszer képminőség-érzékelésére
◆Biokvantitatív fázismikroszkópos képalkotás
◆Optikai lapos panelek, zafír hordozók, precíziós fémfelületek és egyéb felületi formák, valamint átviteli hullámfront érzékelés
◆Adaptív optikai hullámfront érzékelés és egyéb szempontok észlelése
|
Zafír alkatrészek átviteli hullámfront-detektálási eredményei |
|
Optikai alkatrészek felületi alakjának detektálása |
A BOJIONG kifejlesztette a Flat Panel Window Distortion Detectort a FIS4 négyhullámú interferometrikus érzékelő közös útú öninterferenciájának elvi előnyei alapján. Ez az eszköz képes valós idejű észlelni a sík optikai elemek felületi alakját 100 mm-es apertúrán belül. A mért elem felületalak-információit hordozó nyaláb egy speciálisan kódolt rácson keresztül diffrakcióba lép, vízszintesen négy részre osztja a hullámfrontot, és négy hullámfrontos közös pályát nyíró kétdimenziós interferenciamintázatot alkot. A kétdimenziós interferencia demodulálásával megkapjuk az elem felületi alakját.
◆Eközben a szoftver támogatja a mérési eredmények nyers adatainak exportálását, kvantitatív kimutatási adatok támogatását a különböző vizsgálatokhoz, valamint lehetővé teszi a felhasználók számára az adatok elemzését és kutatását a jövőben.
◆A "Flat Panel Window Distortion Detector" szoftverrel felszerelve valós idejű 3D-s képeket tud megjeleníteni és kiadni a mért optikai elem síkjáról, a PV-értékeket, az RMS-értékeket és a mért felület POWER-értékeit.
