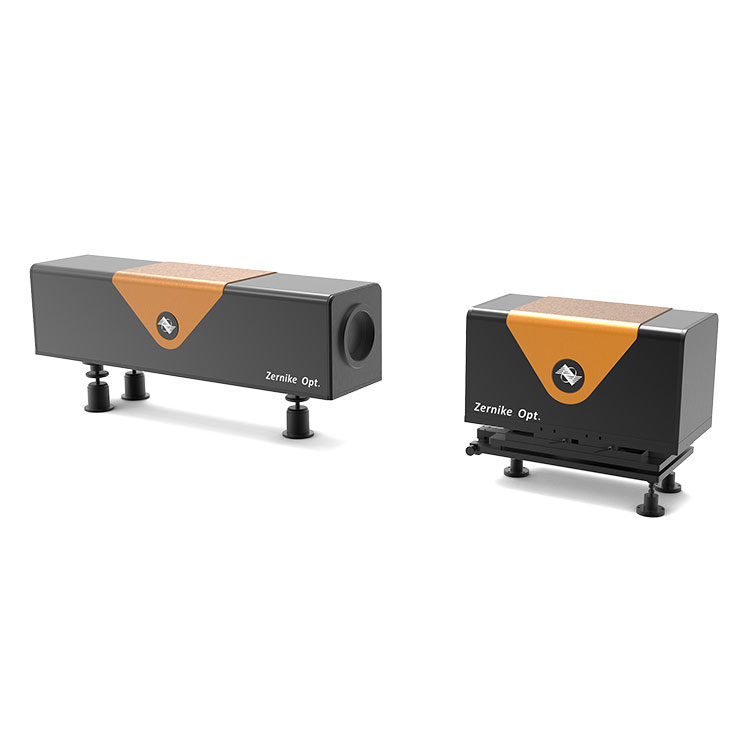

Az ultra-nagy sebességű kamerával felszerelt Transient Aerodynamic Flow-field Analyzer erős támogatást nyújt a szélcsatornás teszteléshez, az áramlási mező szimulációjához, valamint a repülőgépek biztonságának és repülési hatékonyságának javításához. A BOJIONG egy külső négyhullámú interferencia-érzékelőt fejlesztett ki. független szellemi tulajdonjogokkal (modell: FIS4-EX1), amely 4f képalkotó rendszert használ a kódolt rács leképezésére a felhasználó dedikált kameráján külső hozzáférésen keresztül, ezáltal pontosabb méréseket ér el.
Termék név |
Tranziens aerodinamikai áramlásmező elemző |
Alkalmazási hullámhossz és fényforrás |
Látható fény 527nm |
Impulzus fő működési frekvencia |
1-1000 Hz |
A hullámfront kaliber hatékony mérése |
Nem kevesebb, mint φ80 mm |
Objektum távolság |
1,5 m-4 m |
Torz hullámfront mérés térbeli felbontása |
≤1 mm |
Torz hullámfront mérési tartomány |
±10λ |
Pontatlan hullámfront mérés |
RMS≤(1/15)λ、PV≤0,2λ |
Mérési érzékenység |
1/15 perc |
Detektor pixel |
1280×1024 |
A rendszer összegyűjti a keretfrekvenciát |
Programozható, maximális képkockasebesség nem kevesebb, mint 450 Hz |
Nagy sebességű mintavételezési szinkronizálás vezérlés |
A lézerimpulzus szélessége ≤30 ns A lézer fényforrás impulzus jele és a detektor adatgyűjtési jele ugyanaz a lépés Használja a TTL jel szabványos interfészt |
【Anti-interferencia】
Az aeroptikusan torzított hullámfront mérőrendszer az áramlási mező körüli nagy sebességű áramláshoz egy modern közös útvonalat használ térbeli fázismodulációval, nyírási interferencia rendszerrel, amelynek lineáris hordozója hatékonyan tudja szabályozni a külső környezeti interferenciát
【Digitális érzékelés nagy felbontással és nagy torzítással】
CCD képgyűjtő rendszer nagy felbontással (1280×1024 pixel), nagy sebességű adatátvitellel a nagy felbontású digitális érzékelés eléréséhez, nagy felbontású - nagy lineáris vivővel - nagy torzítás észlelésével. Nagy sebességű hullámfront-diagnosztikai csomag tudományos és gazdag mérési eredményekkel.
【Nagy sebességű jelgyűjtés】
Egy közeli infravörös DPSS lézerrel, amely mind a tranziens, mind az integrált állapotokhoz képes alkalmazkodni folyamatos és impulzusos üzemmódban, nagy sebességű jelgyűjtés valósítható meg, nem kevesebb, mint 450 Hz-es maximális képfrekvenciával. Egy külső szinkron jelgyűjtő rendszert fejlesztettek ki és szereltek fel, hogy befejezze a szinkron jelgyűjtést a cél változó áramlási mező és a nagy sebességű céldetektor között.
Ez a BOJIONG Tranziens Aerodynamic Flow-field Analyzer különféle speciális követelményeket támasztó kamerák mintavételére alkalmas, biológiai téren különféle fluoreszcens képalkotásra, valamint nagysebességű képrögzítés területén csíkkamerákat és különféle nagy sebességű kamerákat használnak.
Hullámfront torzítási index észlelése |
A szélcsatornában összegyűjtött Mach-korong áramlási tér interferencia peremei |
Mach lemez helyi észlelési diagramja |
Mach lemez helyi észlelési diagramja |
Professzionális szoftver modul
◆ Barátságos szoftver interfész, beleértve a 3D topográfiai megjelenítést, a kontúrtérkép megjelenítést, a PV, RMS, POW és egyéb numerikus kijelzőket
◆ Valós idejű dinamikus adatgyűjtési kijelző, könnyen dinamikusan megfigyelhető 3D hullámforma változás
◆ Meg tudja mérni a magassági érték görbét, és kiszámítja a régió érdességét és egyéb numerikus paramétereket a vezeték meghúzásával
◆A mérési terület szabadon választható kerek és négyzet alakú, és a kiválasztás után szabadon állítható
A Zhejiang Egyetem és a Szingapúri Nanyang Műszaki Egyetem professzorai által kifejlesztett BOJIONG tranziens aerodinamikai áramlási térelemző, hazai szabadalmaztatott technológiával, a diffrakciót és az interferenciát kombinálva közös négyhullámú keresztirányú nyírási interferenciát ér el, kiváló érzékelési érzékenységgel és anti-ellenállással. - vibrációs teljesítmény, és valós idejű és nagy sebességű dinamikus interferometria rezgésszigetelés nélkül valósítható meg. A valós idejű mérés több mint 10 képkockát mutat. Ugyanakkor a FIS4 érzékelő ultra-nagy fázisfelbontása 512×512 (260 000 fázispont), a mérési sáv 200nm~15μm, a mérési érzékenység eléri a 2nm-t, és a mérés ismételhetősége jobb, mint 1/1000λ ( RMS). Használható lézersugár minőségelemzésére, plazmaáramlási tér detektálására, nagysebességű áramlási téreloszlás valós idejű mérésére, optikai rendszer képminőség-értékelésére, mikroszkópos profilmérésre és biológiai sejtek kvantitatív fázisú képalkotására.
