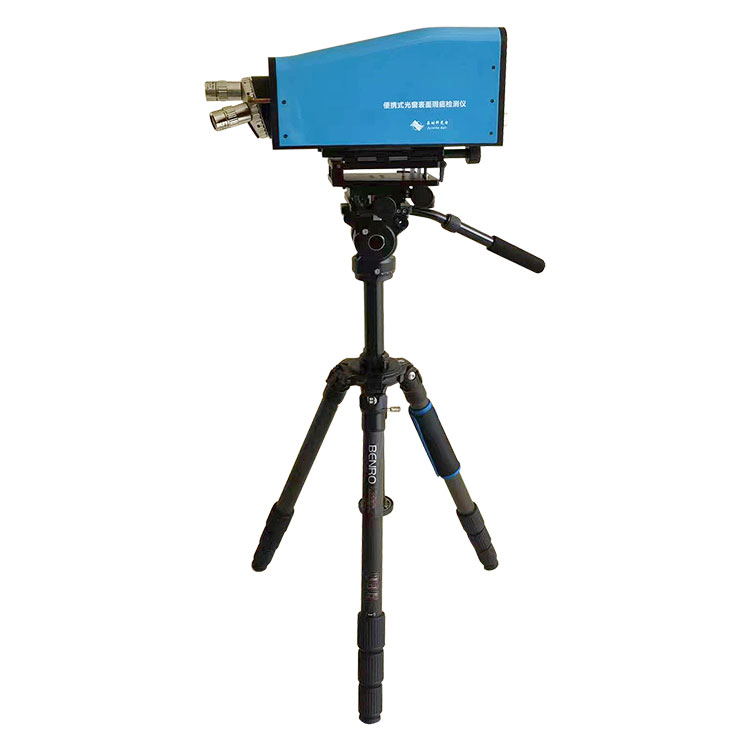

Ha egyes tesztelemeket nem kényelmes hordozni vagy mozgatni, a hordozható 3D profilométer csodákra képes. Kiváló szeizmikus teljesítménnyel rendelkezik; a hordozható állvány kialakítása lehetővé teszi a gyors telepítést bel- és kültéren egyaránt; a csillapító gimbal finomhangoló mechanizmussal kombinálva lehetővé teszi a 120°-os emelkedés és a 360°-os elforgatás durva és finom beállítását, biztosítva a nagy pontosságú érzékelés széles tartományát. A nyírási differenciális interferencia technológia segítségével a rendszer nagyobb dinamikatartománnyal és szélesebb alkalmazási köre.
Hordozható 3D Profilometer adaptív FIS4-HR érzékelő |
|
◆ Széles spektrumtartomány (400-1100 nm) ◆ 90 000 fázispont nagy felbontása ◆ 2nm RMS Nagy fázisfelbontás |
Hordozható 3D Profilometer adaptív érzékelő FIS4-WATCH |
|
◆ Széles spektrumtartomány (400-1100 nm) ◆ Szuper nagy felbontás, 262144 fázispont ◆ 2nm RMS Nagy fázisfelbontás |
◆ Nincs referenciafelület, jó rezgésállóság
◆Több objektív objektív váltás, nagy látómező, nagy felbontás
◆Külső és helyszíni gyors elrendezési alkalmazások tesztelése
◆Több szögű durva beállítás és finombeállítás a nagy pontosságú érzékelés széles tartományának biztosítása érdekében
◆ Magas költségű teljesítmény, kompakt szerkezet, egyszerű kezelés
◆Erőteljes digitális hullámfront-rekonstrukciós képfeldolgozó szoftvercsomag
Ez a BOJIONG hordozható 3D profilométer világos ablakok beszerelésére, beállítására és észlelésére alkalmas.
Szabványos vonalszélesség 3D mérés |
Világos ablak felületi karcolási mélységének 3D mérése |

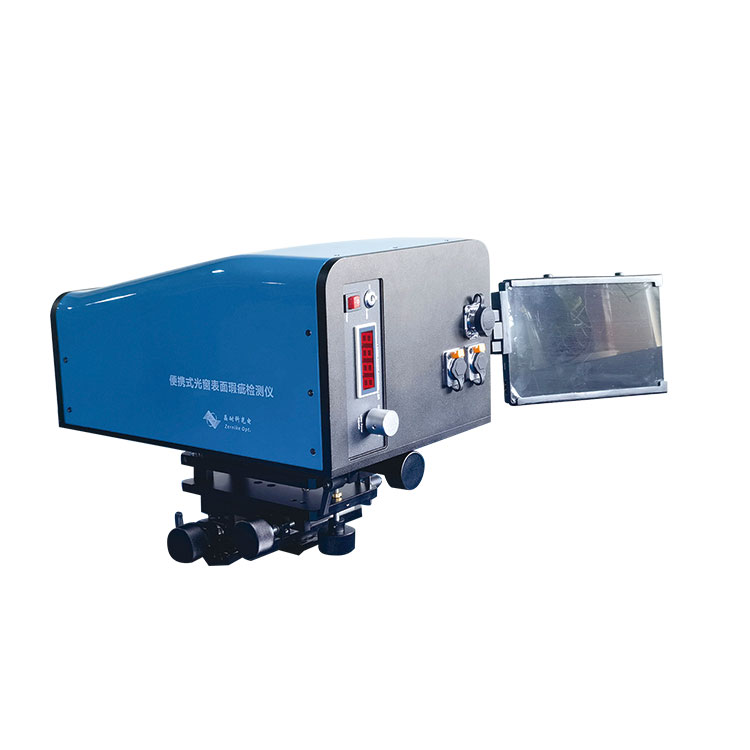

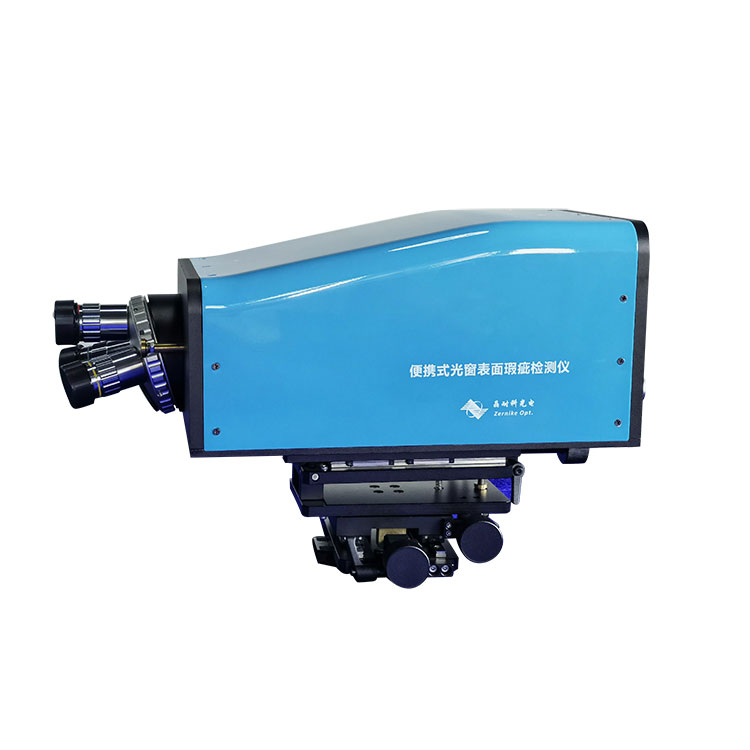

A BOJIONG Portable 3D Profilomete vizsgálat során kétkamerás képalkotó rendszert használnak. A rendszer mikroszkópos rendszert használ az optikai alkatrészek felületén lévő karchibák észlelésére a szélesség, mélység és felületi érdesség észlelésére. A képalkotó kamera nagy látómezővel rendelkezik, és gyorsan megtalálja a felületi hibákat, és érzékeli a karcolás szélességét; a digitális hullámfront interferencia-érzékelő képes megvalósítani a karcolás mélységének 3D-s érzékelését.
A rendszer XYZ háromdimenziós vezetőbeállítással, valamint dőlésszög- és dőlésszög-beállítással van felszerelve, amely megvalósítja a célpont és a berendezés észlelési optikai tengelyének beállítását, és állványra helyezhető különböző észlelési célok eléréséhez, például nagy -átmérőjű világító ablakok és nagy átmérőjű optikai elemek. Beállítás észlelése bármely irányban.
A rendszer közös útvonalú interferencia technológiát alkalmaz. Az interferenciarendszer kiváló rezgés- és külső interferencia gátló tulajdonságokkal rendelkezik, így különösen alkalmas műhelyekben, kültéri és egyéb környezetben történő mérésre és észlelésre. A cégünk által kifejlesztett, ezzel az interferencia-érzékelővel kifejlesztett felületforma-érzékelő interferométer és mikrostruktúra-érzékelő profilométer a releváns egységekben sikeresen alkalmazható, pontosságuk eléri a Zygo interferométerével azonos indexet.
